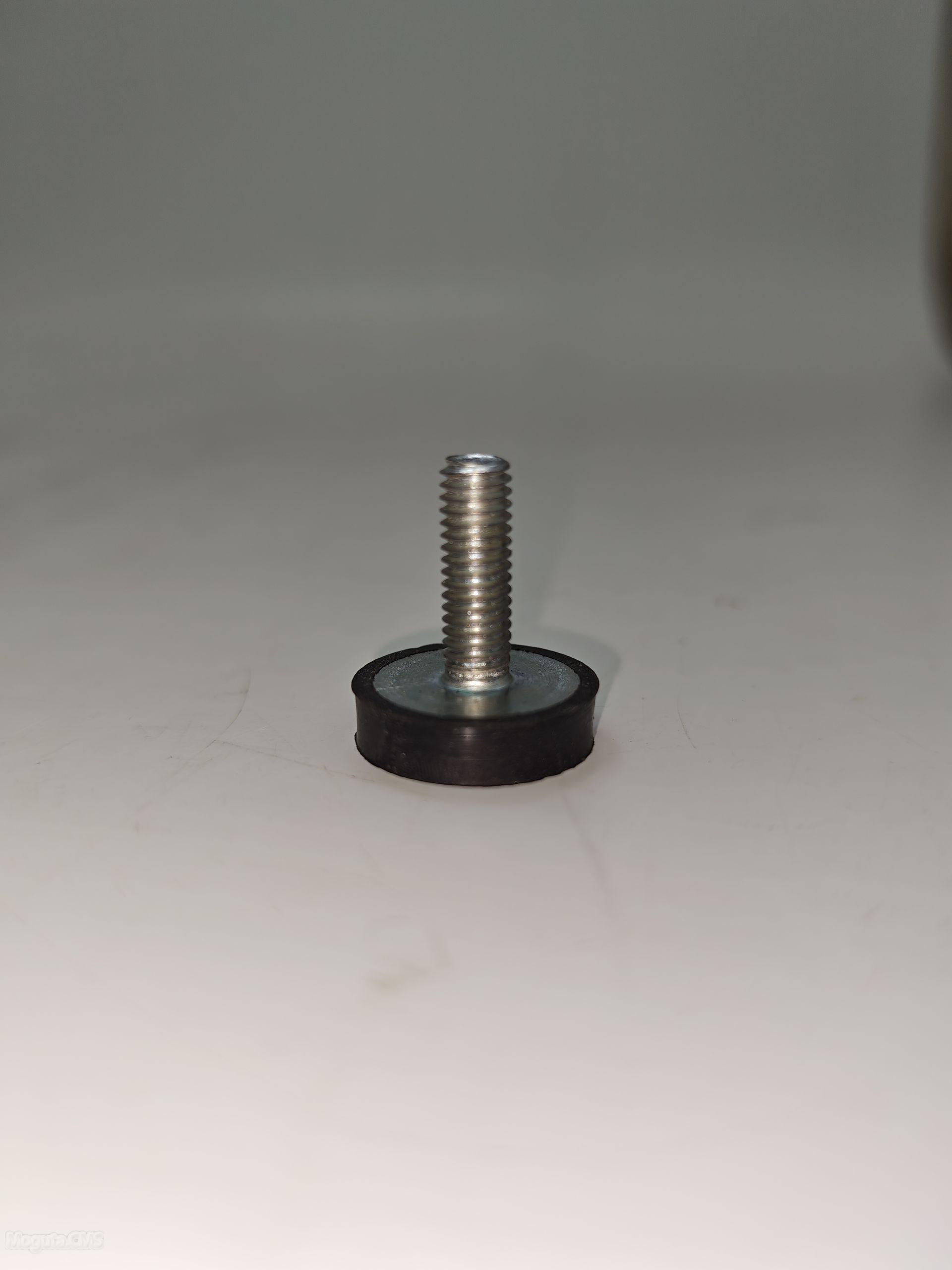

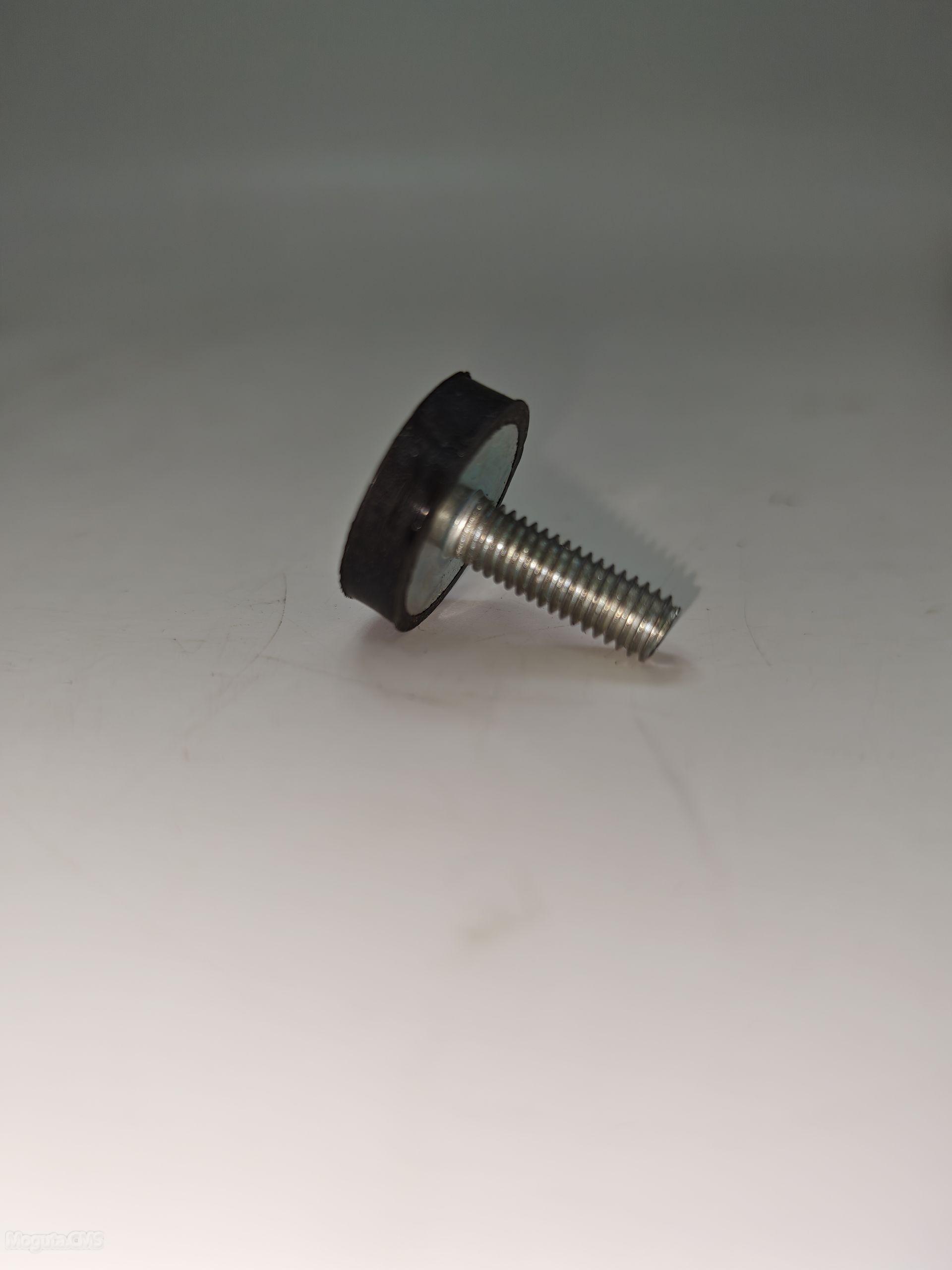

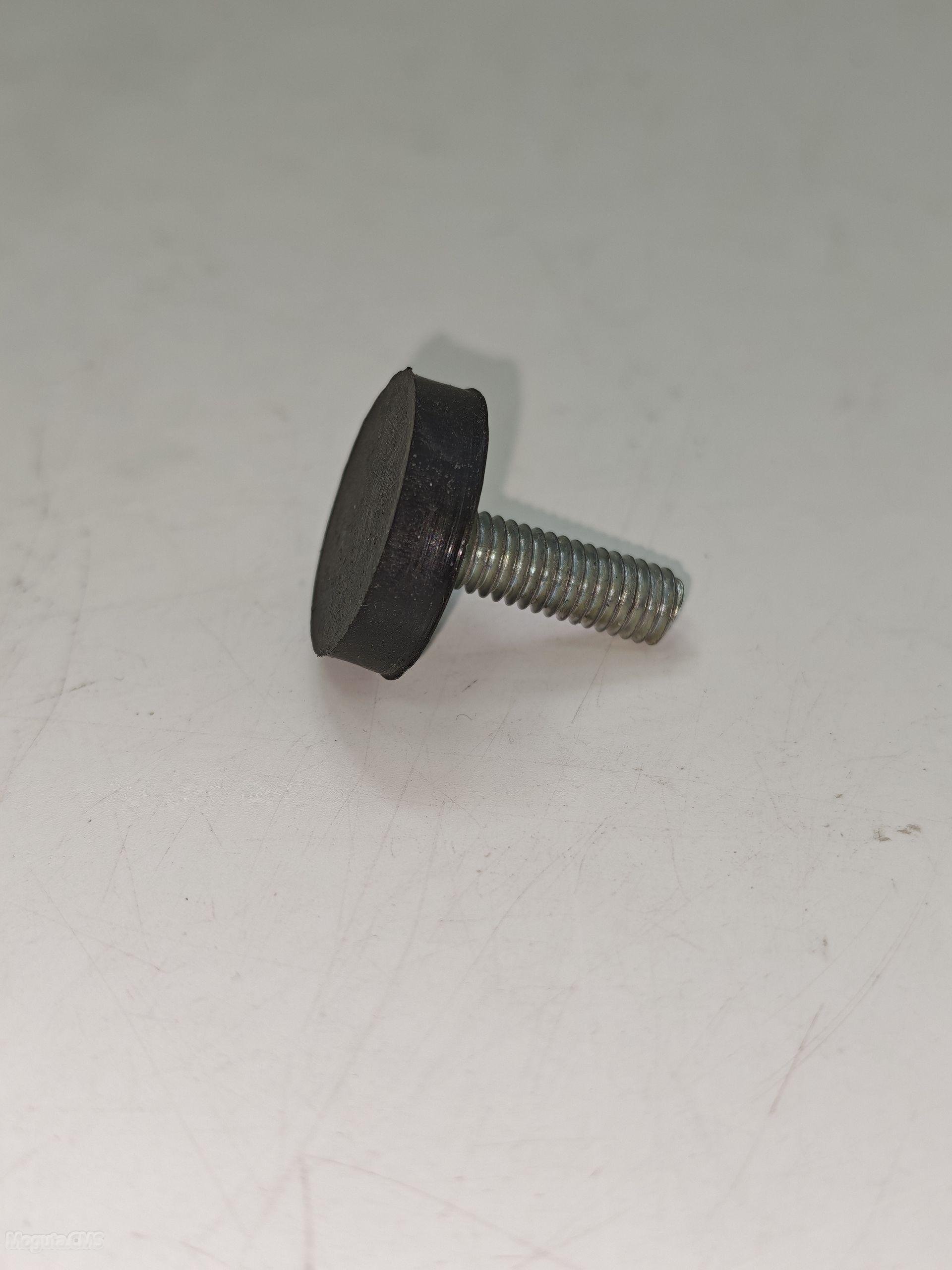

Резинометаллический буфер (виброопора, виброизолятор) предназначен для демпфирования механических колебаний, снижения структурного шума и защиты опорных поверхностей от динамических нагрузок. Применяется в качестве пассивного элемента виброизоляции для оборудования с массой до 40 кг (при установке на 4 опоры).
Область применения
- Рекомендован для монтажа на:токарные и точильные станки малых габаритов
- поршневые и винтовые компрессоры производительностью до 50 л/мин
- бытовые и полупромышленные кондиционеры (сплит-системы, оконные блоки)
- вентиляторы осевые и центробежные с частотой вращения до 2000 об/мин
- генераторы мощностью до 3 кВт
- насосное оборудование (циркуляционные, дренажные насосы).
- Опора рассчитана на статическую нагрузку 10 кг на единицу. Жесткость 75 Н/мм обеспечивает эффективное гашение колебаний в диапазоне частот 20-60 Гц без потери устойчивости оборудования.
Конструкция и материалы

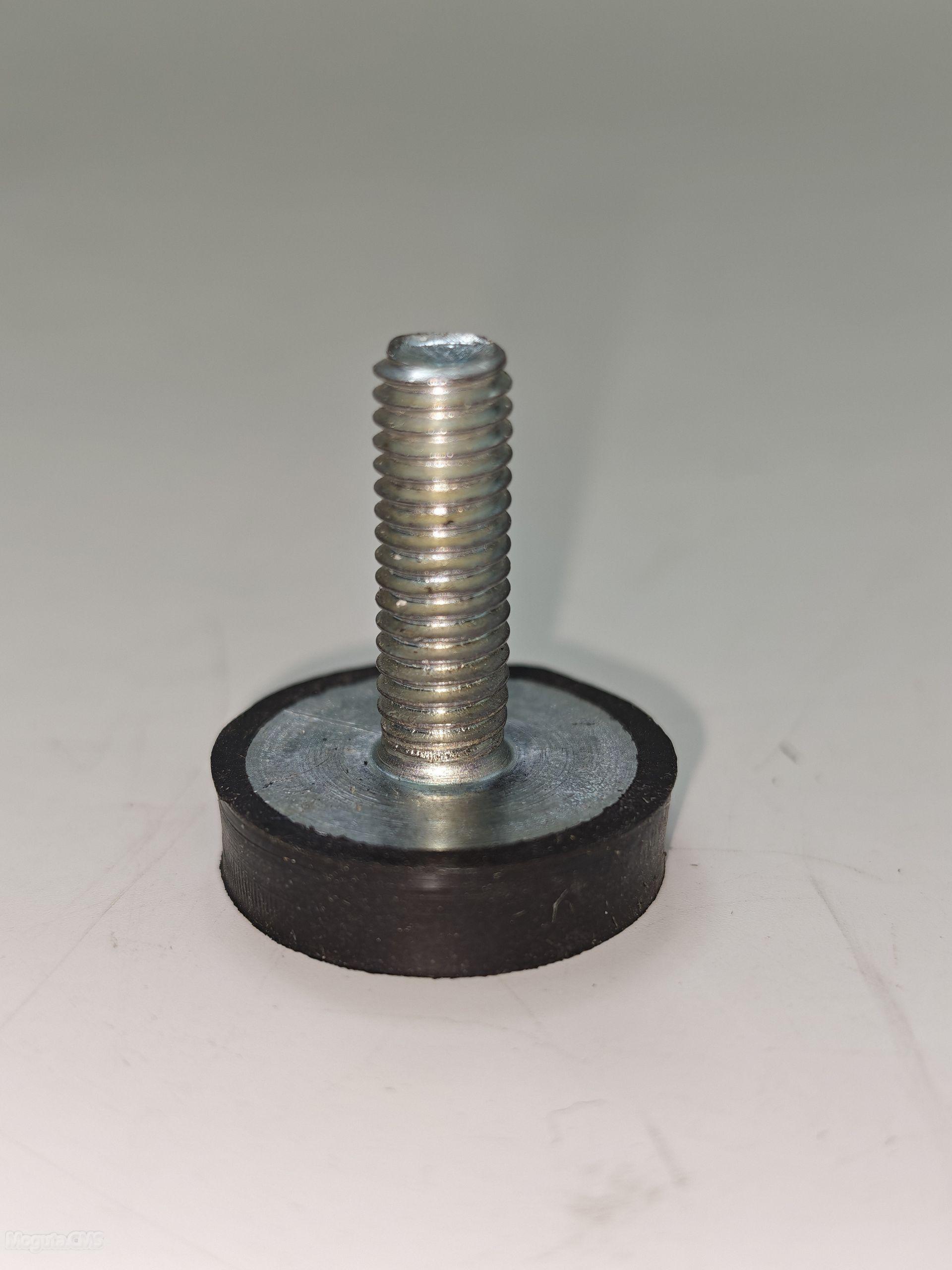

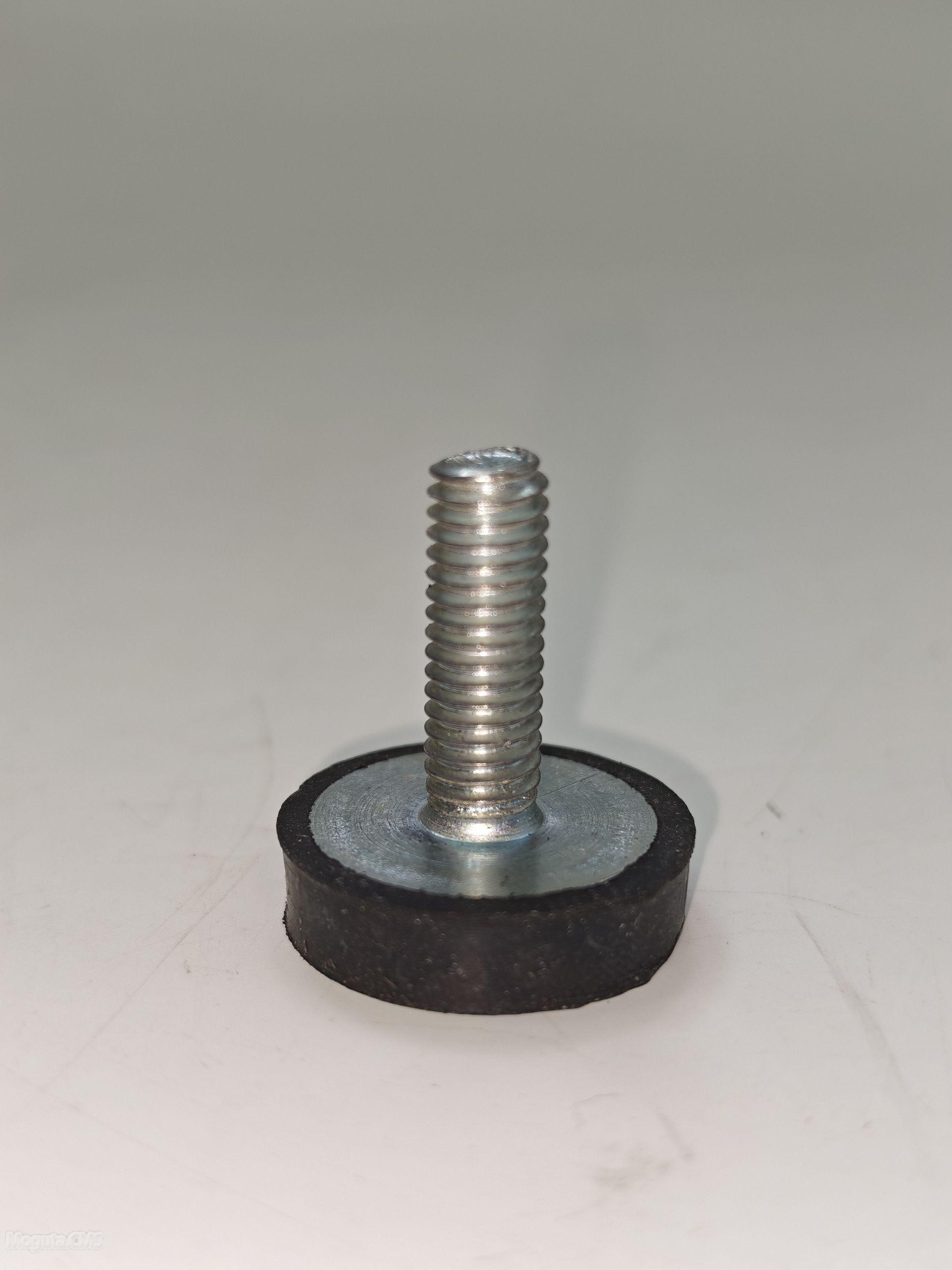

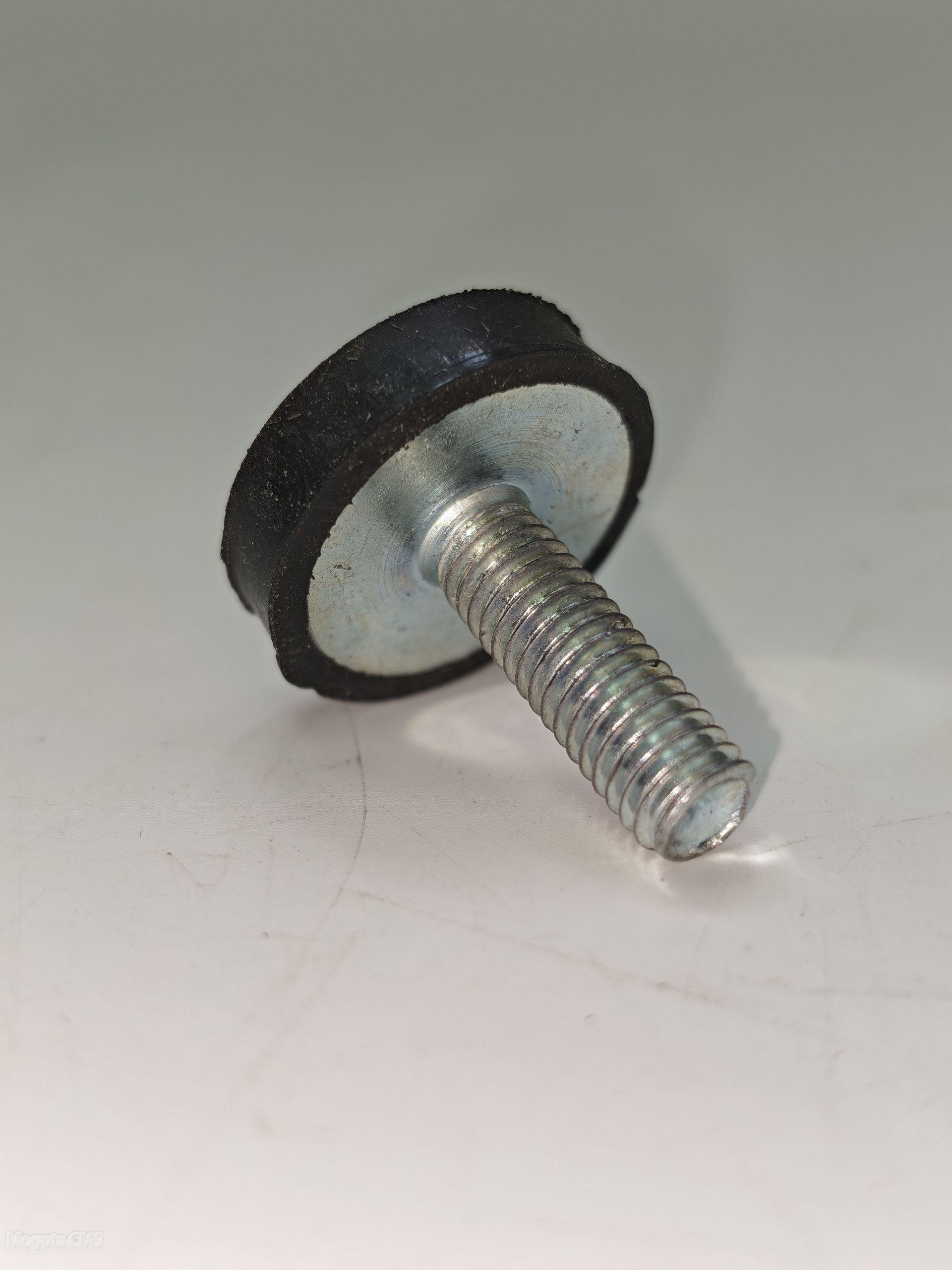

- Виброопора выполнена по классической схеме «металл-эластомер» с запрессованным резьбовым крепежом. Металлическая часть — сталь класса прочности 5.6 (предел текучести >= 300 МПа), поверхность защищена от коррозии фосфатированием.

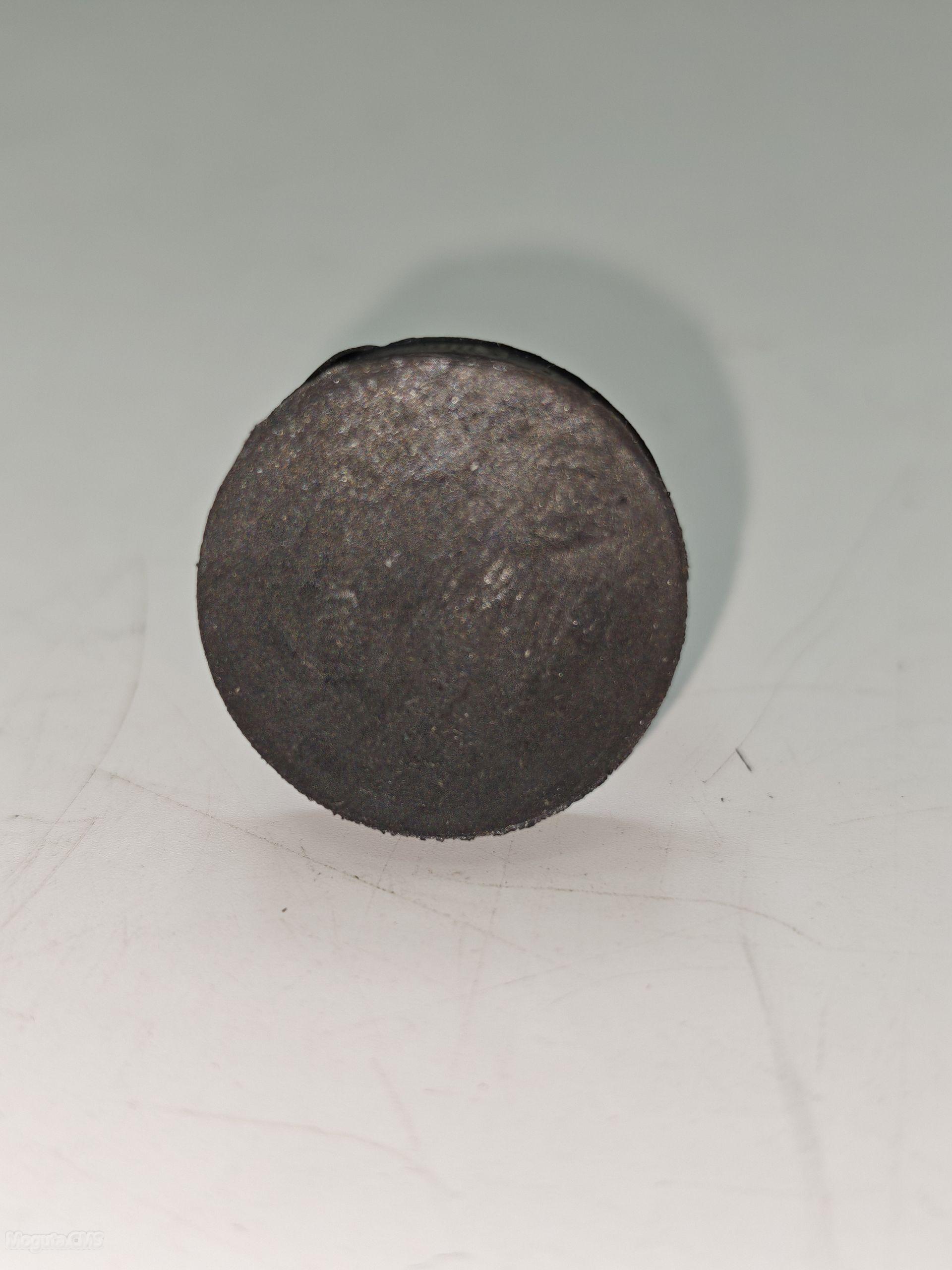

- Упругий элемент — эластомер на основе натурального каучука (NR), твердость 60 единиц по Шору А. Данная твердость выбрана для оптимального баланса между несущей способностью и демпфирующими свойствами при работе с высокооборотным оборудованием.

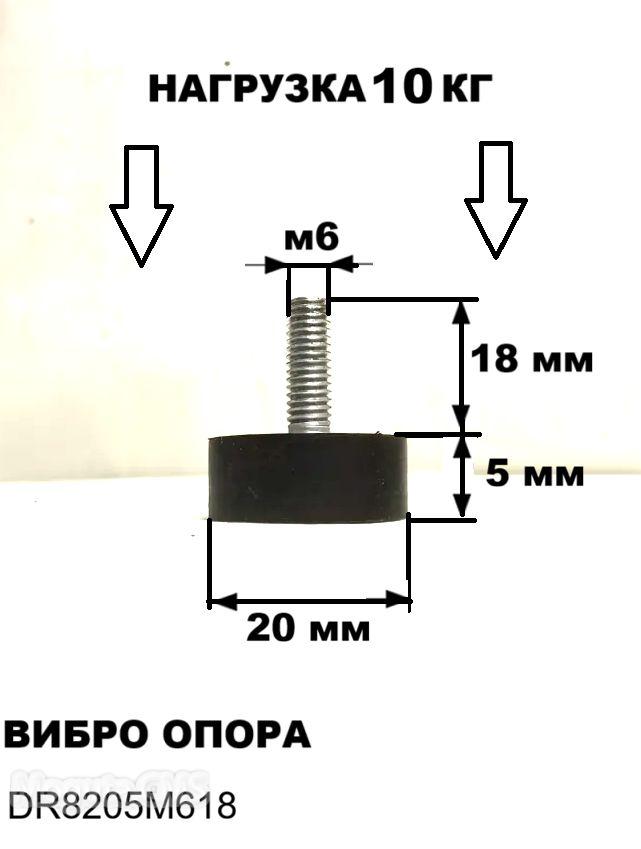

- Параметры резьбового крепления Тип резьбы. M6 (метрическая, шаг 1.0 мм).
- Диаметр резьбовой части. 6 мм.
- Длина резьбы. 18 мм (достаточно для фиксации через монтажную плиту толщиной до 12 мм с использованием шайбы и гайки).

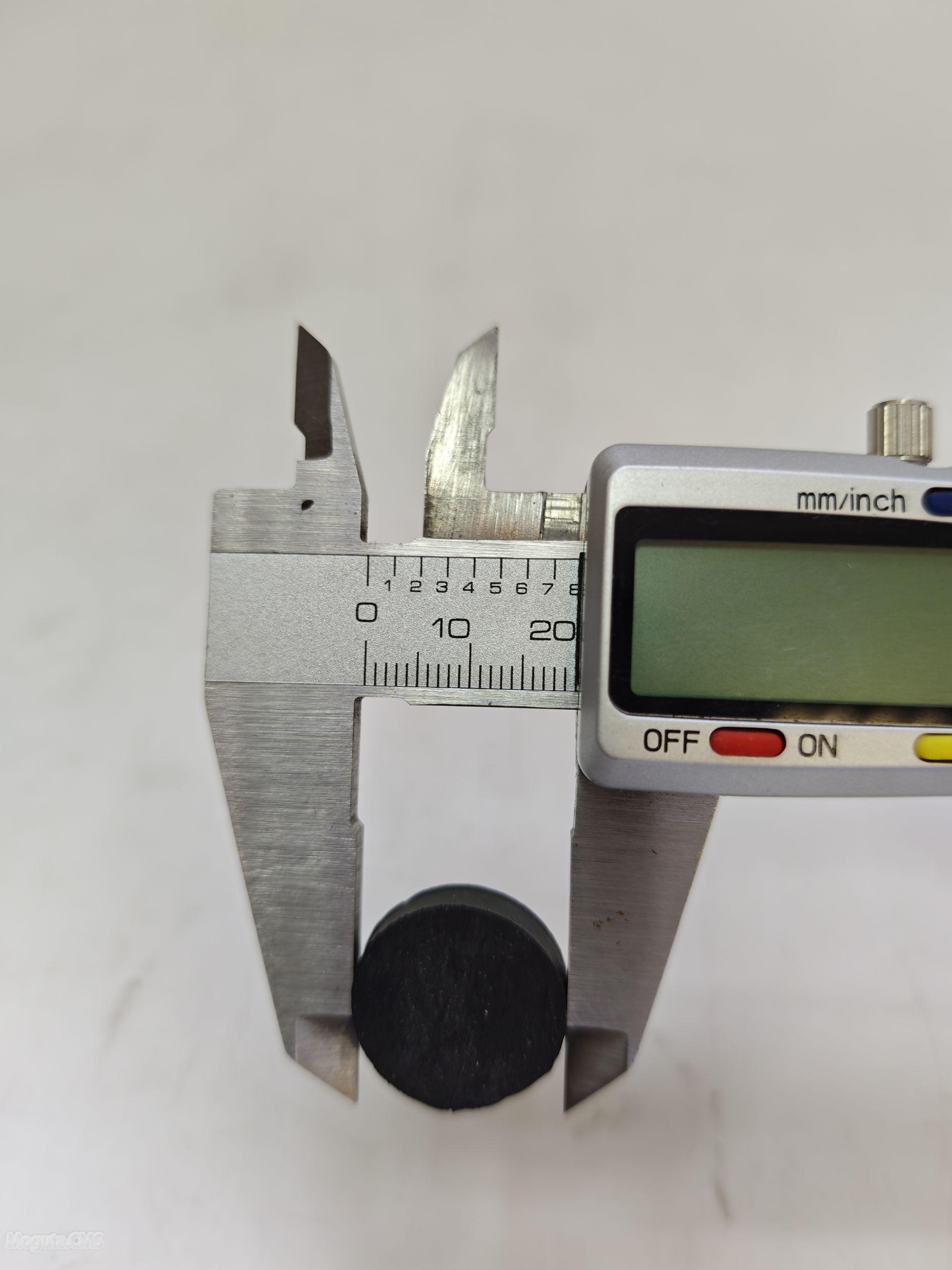

- Габаритные размеры Наружный диаметр корпуса (буфера): 20 мм.

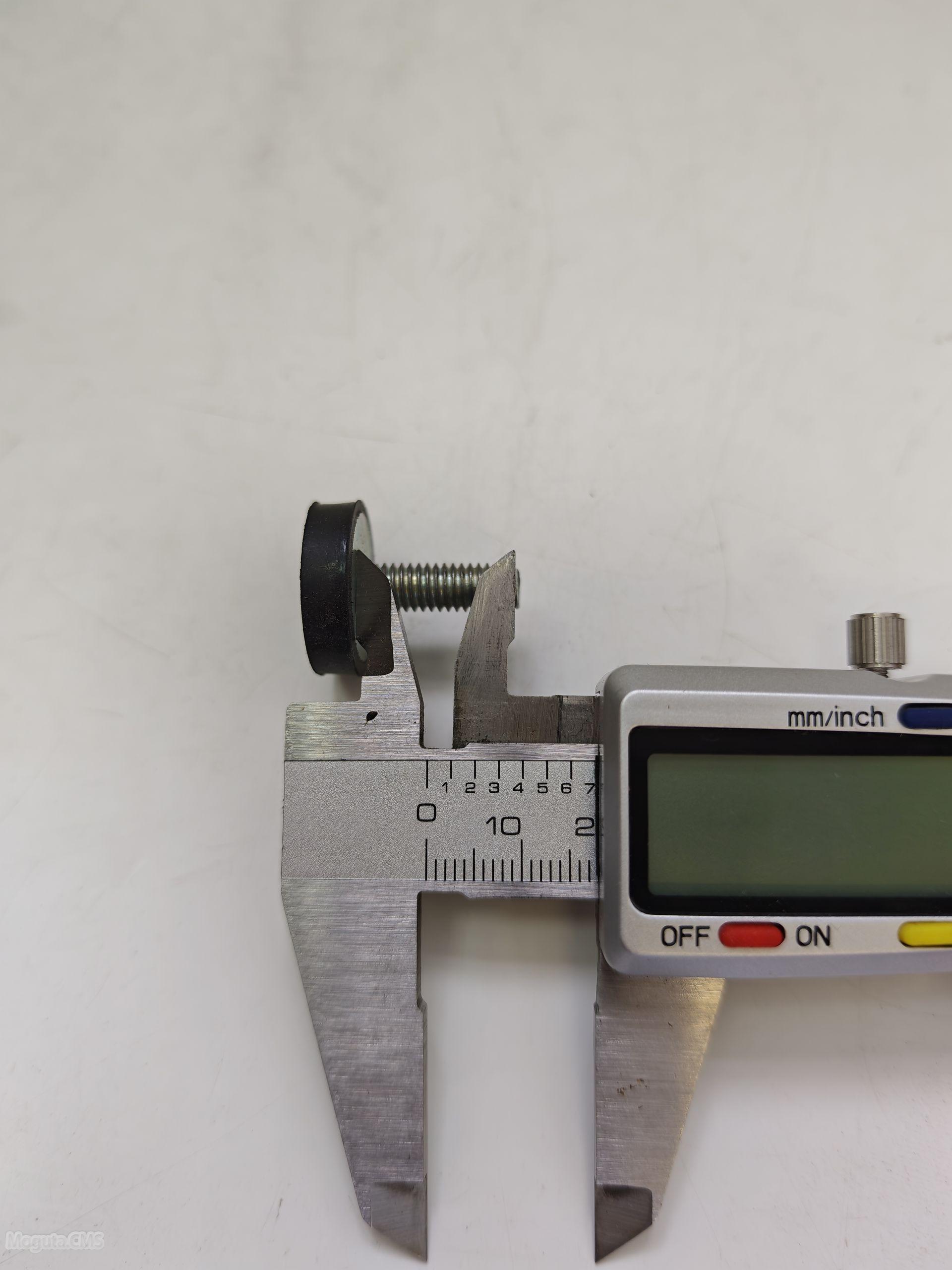

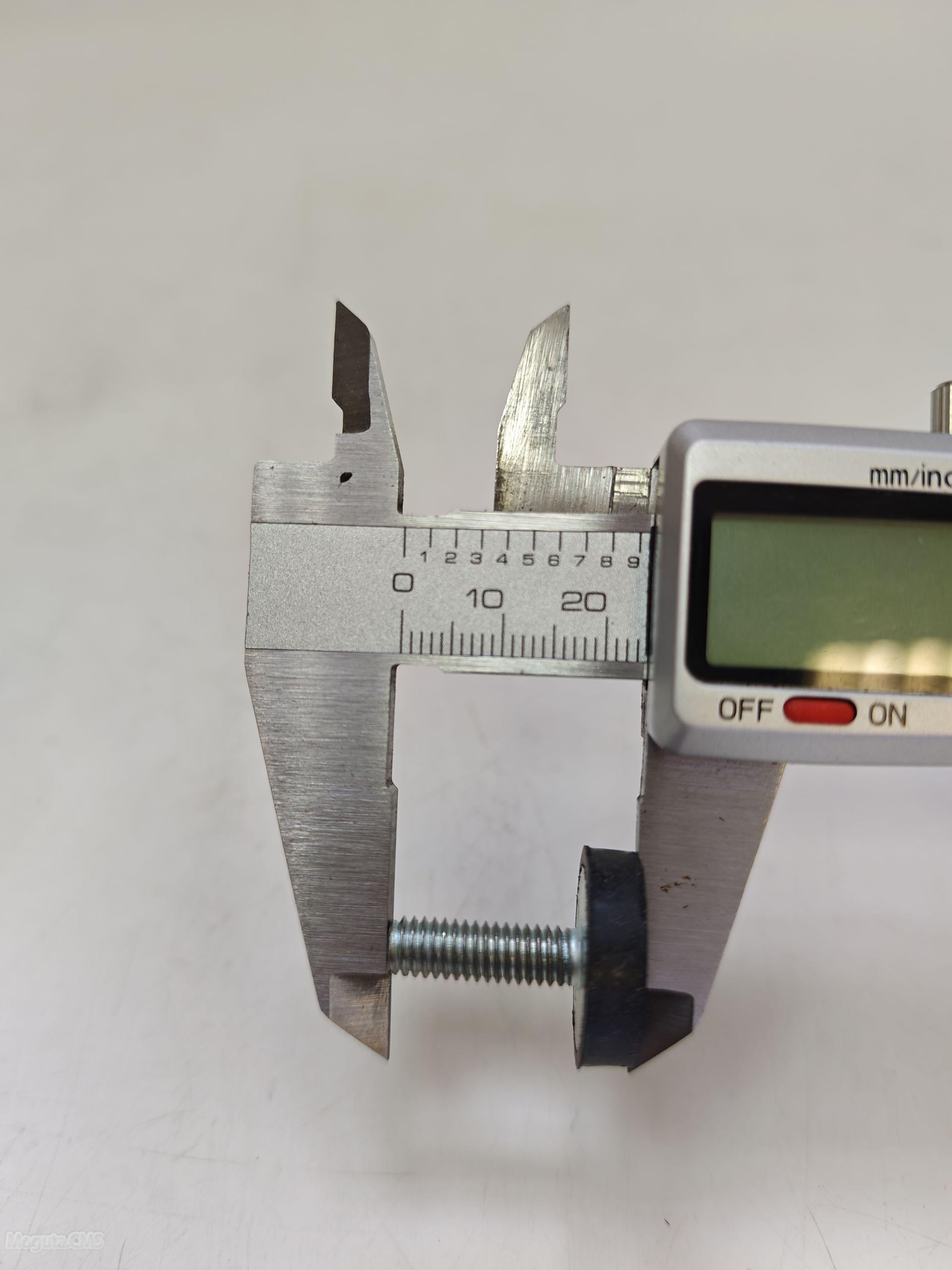

- Общая высота изделия. 23 мм.

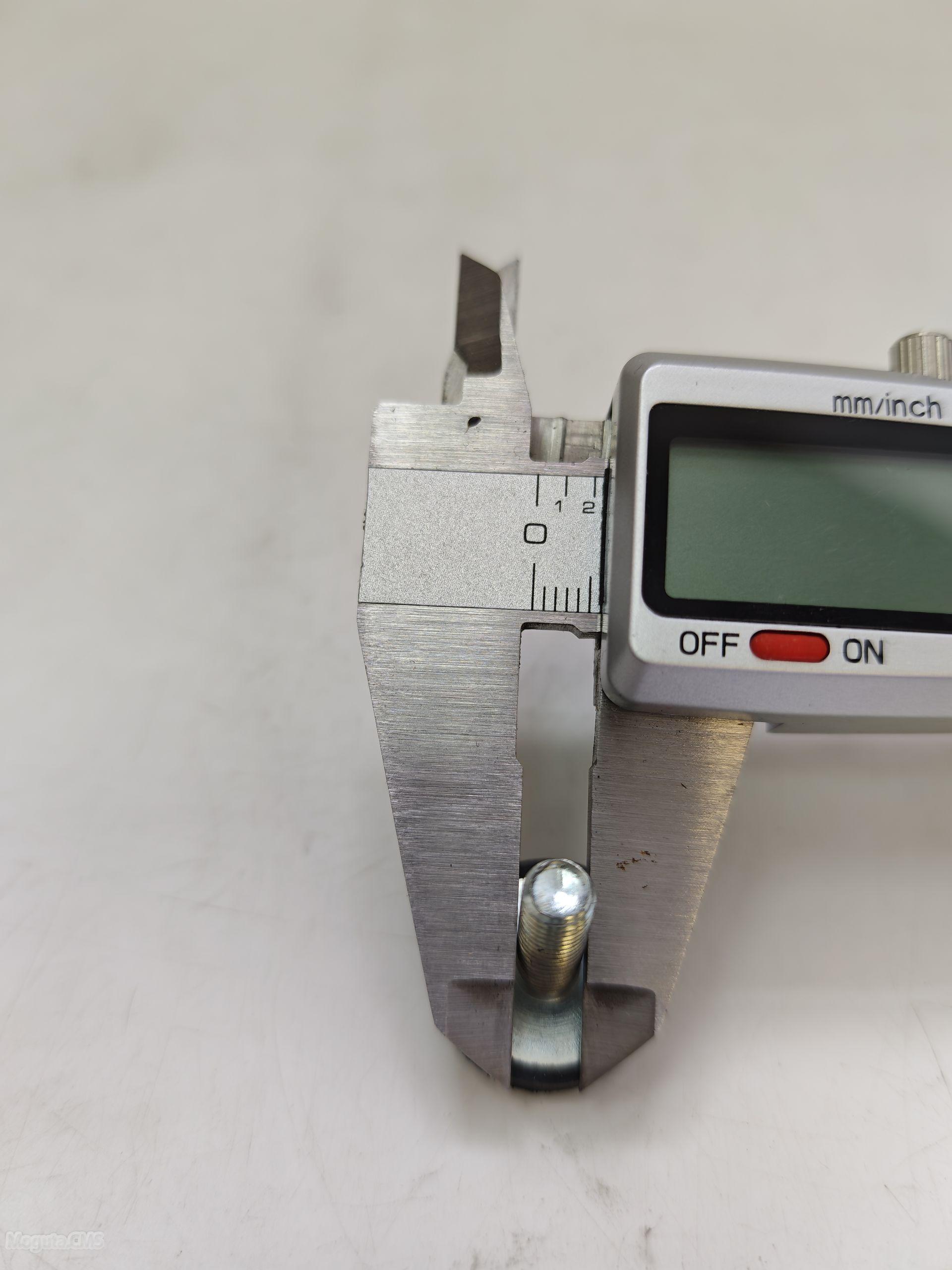

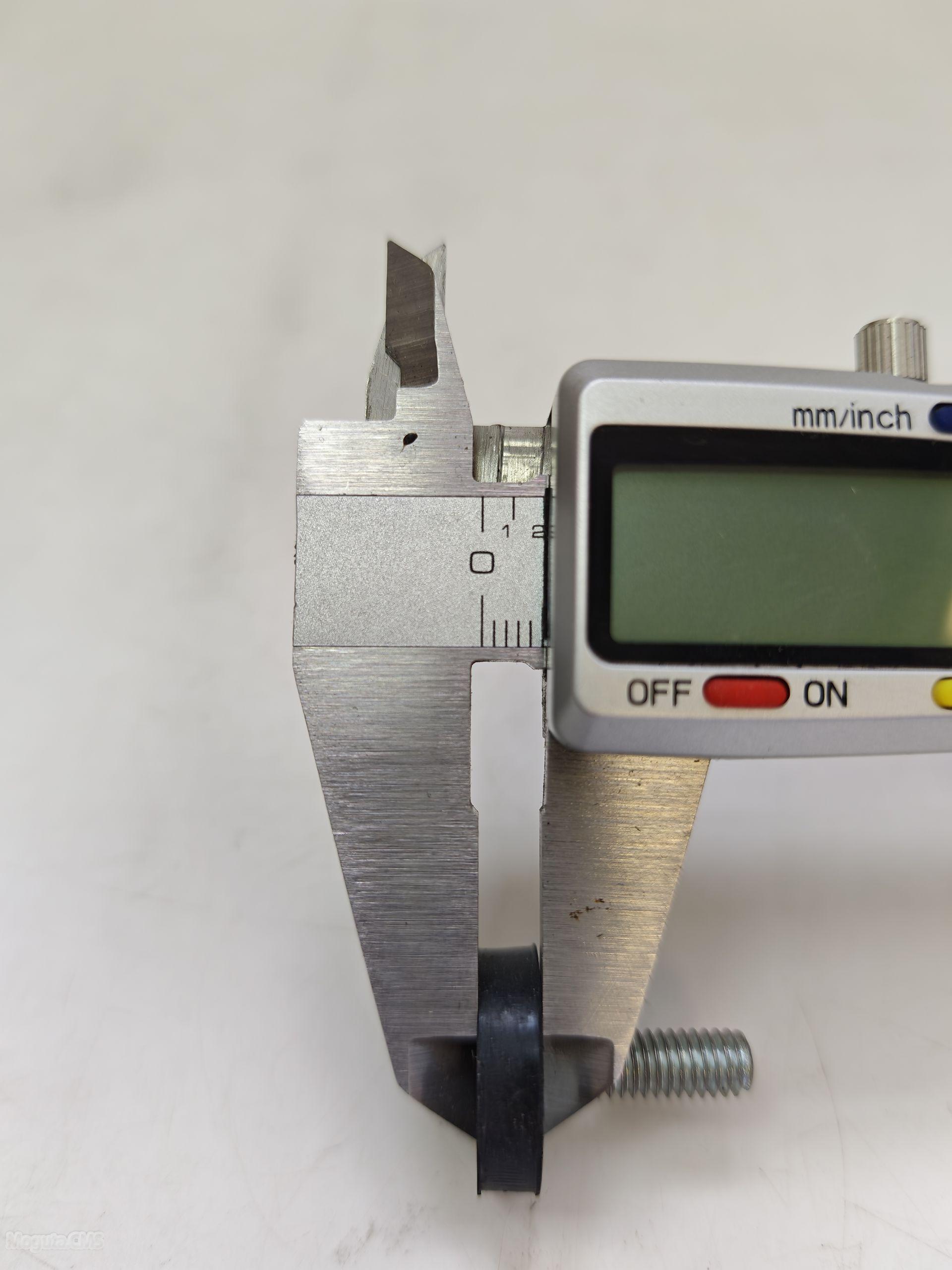

- Низкий профиль (5 мм) позволяет использовать опору в ограниченном подмонтажном пространстве.
Технические характеристики
- (сводная таблица)
- Параметр Значение
- Тип изделия Виброопора резинометаллическая (буфер, демпфер)
- Материал металла Сталь 5.6
- Материал корпуса Натуральный каучук (NR)
- Твердость резины 60 Shore A
- Рабочая температураот -30°C до +80°C
- Статическая нагрузка 10 кг
- Жесткость на сжатие75 Н/мм
- Резьба M6
- Диаметр резьбы 6 мм
- Длина резьбы 18 мм
- Диаметр корпуса 20 мм
- Высота корпуса 5 мм
- Коэффициент демпфирования (потерь) 0.10-0.12 (при 20°C)
- Функциональные свойства Виброизоляция — снижение передачи колебаний на основание до 80% на резонансной частоте.
- Шумопоглощение — уменьшение структурного шума на 6-10 дБ (в зависимости от типа основания).
- Защита от перекосов — эластомерный слой компенсирует монтажные отклонения до 1°.
- Предотвращение усталостных разрушений — снижение амплитуды виброускорений на крепежных элементах оборудования.
Совместимость
- и замена
- Изделие является полным конструктивным аналогом виброопор серии KIPP (артикулы с посадочными размерами: резьба M6, диаметр 20 мм, высота 5 мм). Замена производится без доработки посадочных мест и изменения кинематической схемы оборудования.
Комплектация
- Виброопора резинометаллическая в сборе — 1 шт.
- Упаковка (полиэтиленовый пакет с этикеткой) — 1 шт.
