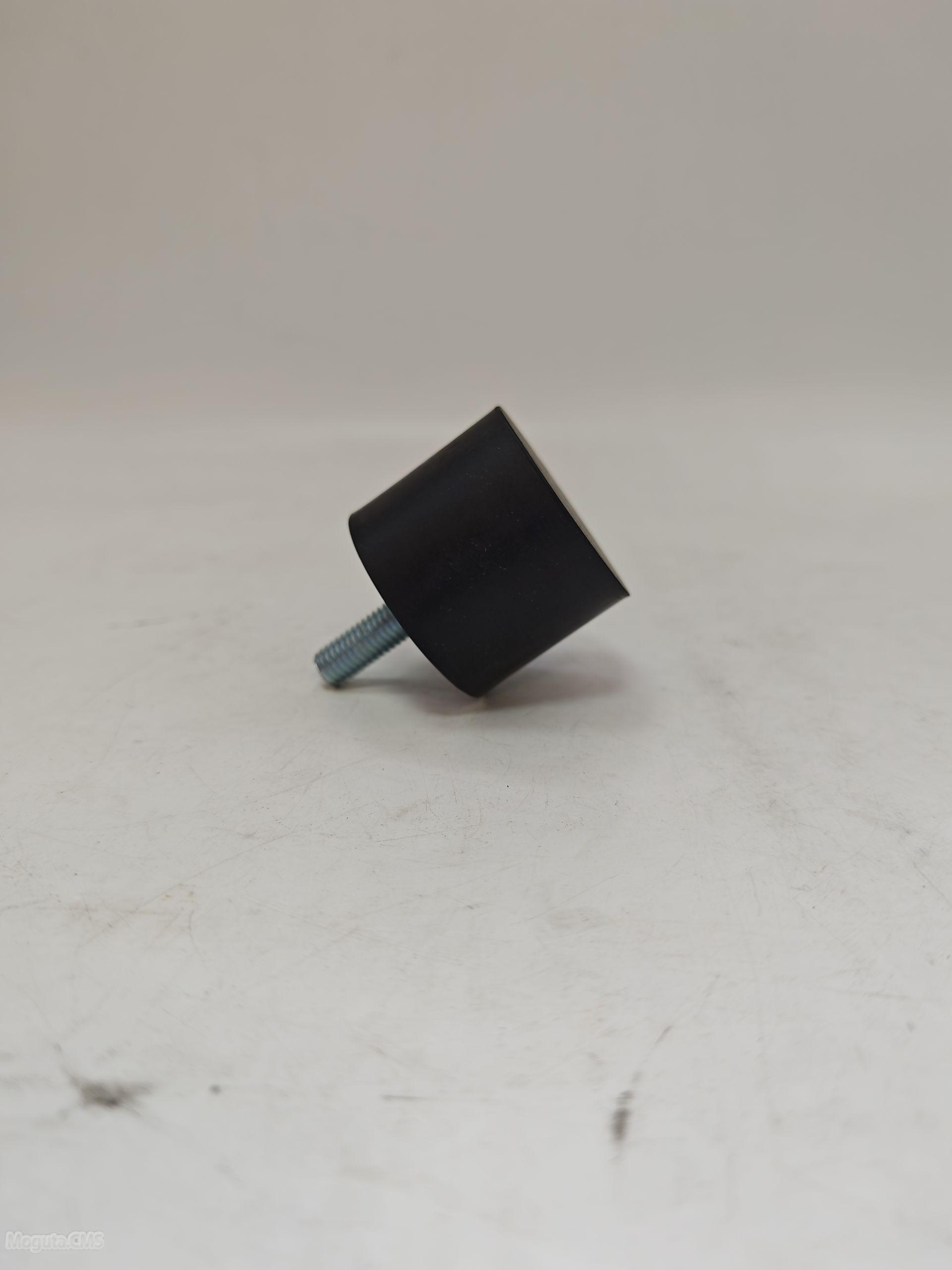

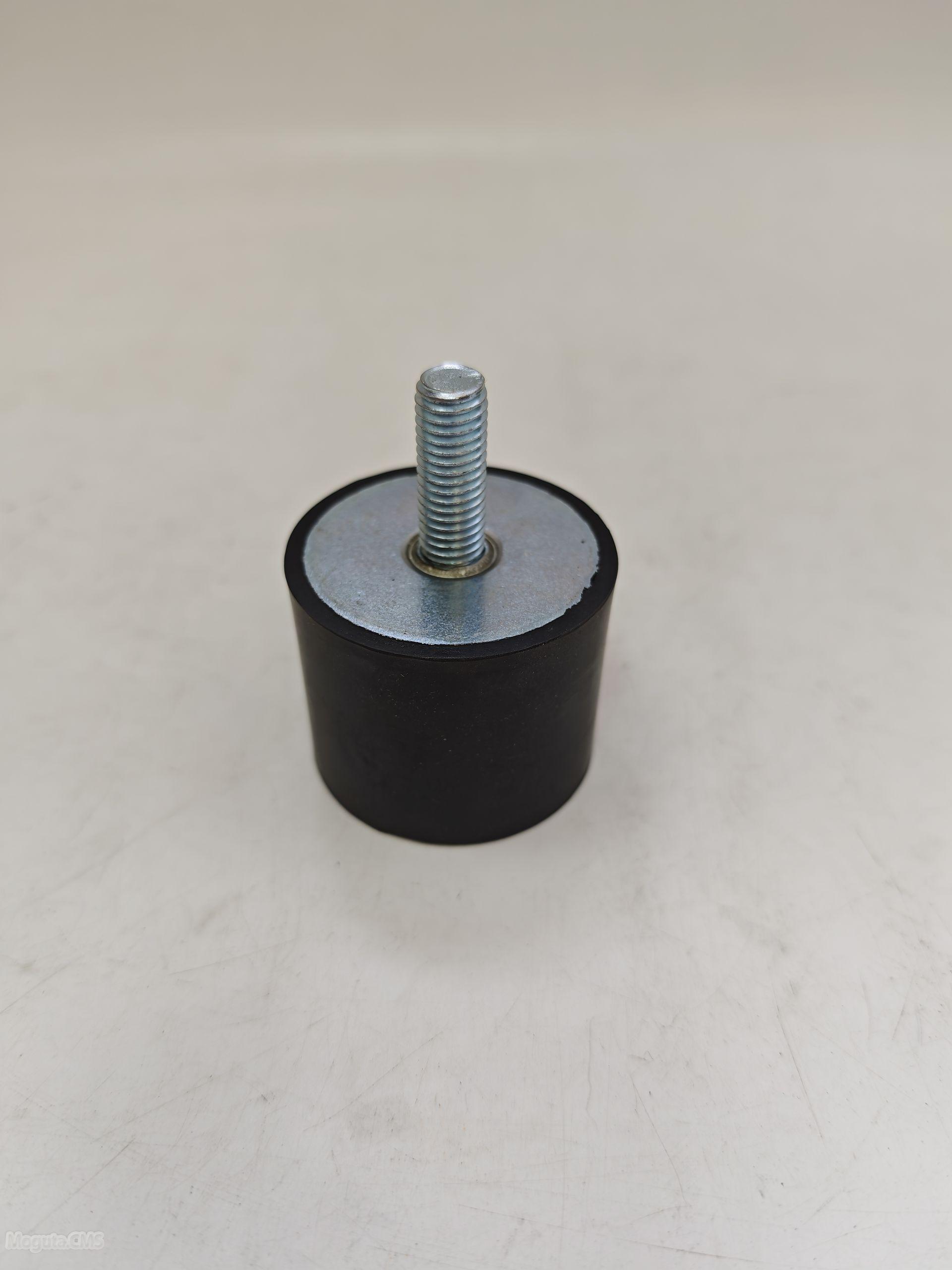

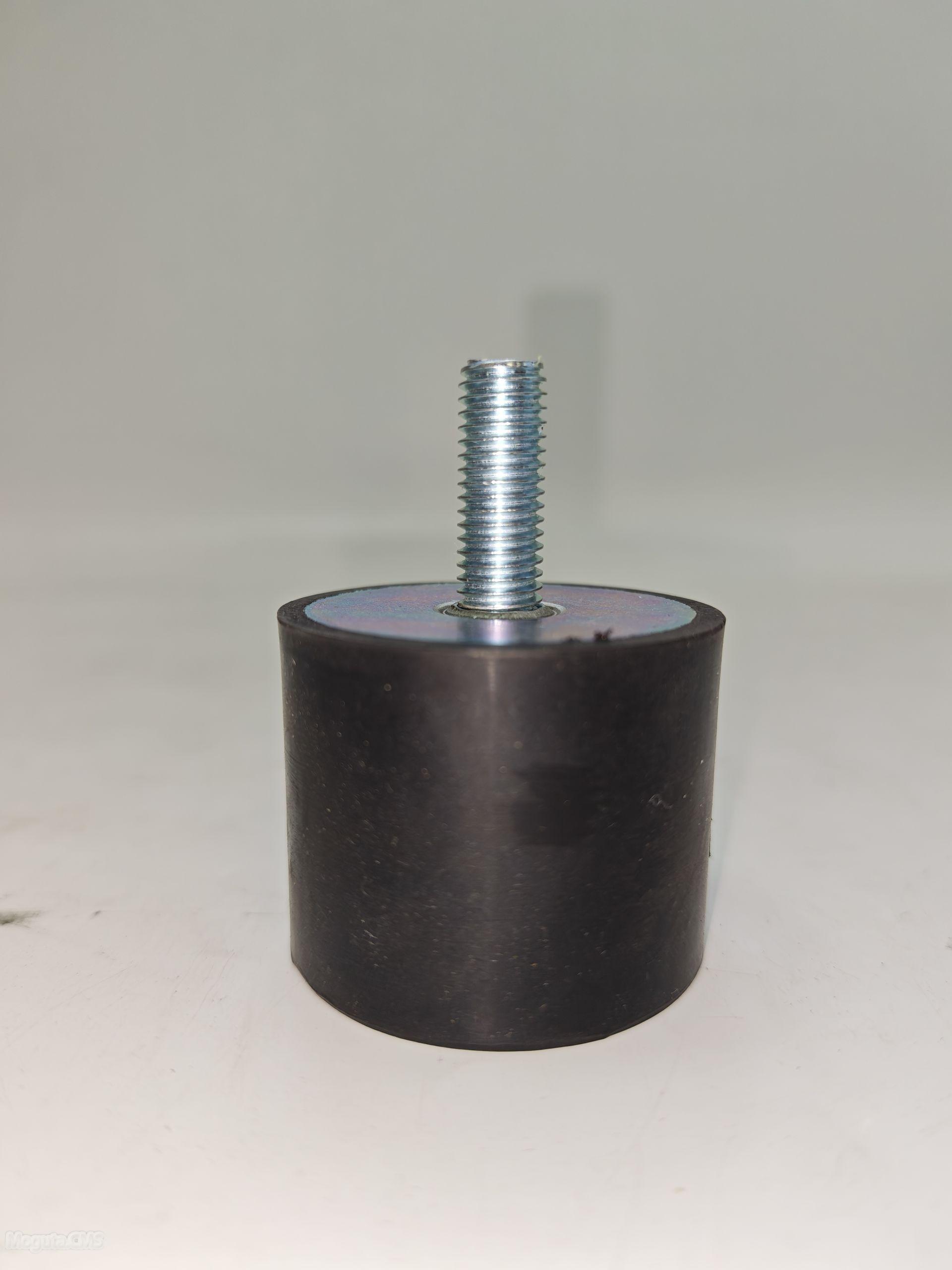

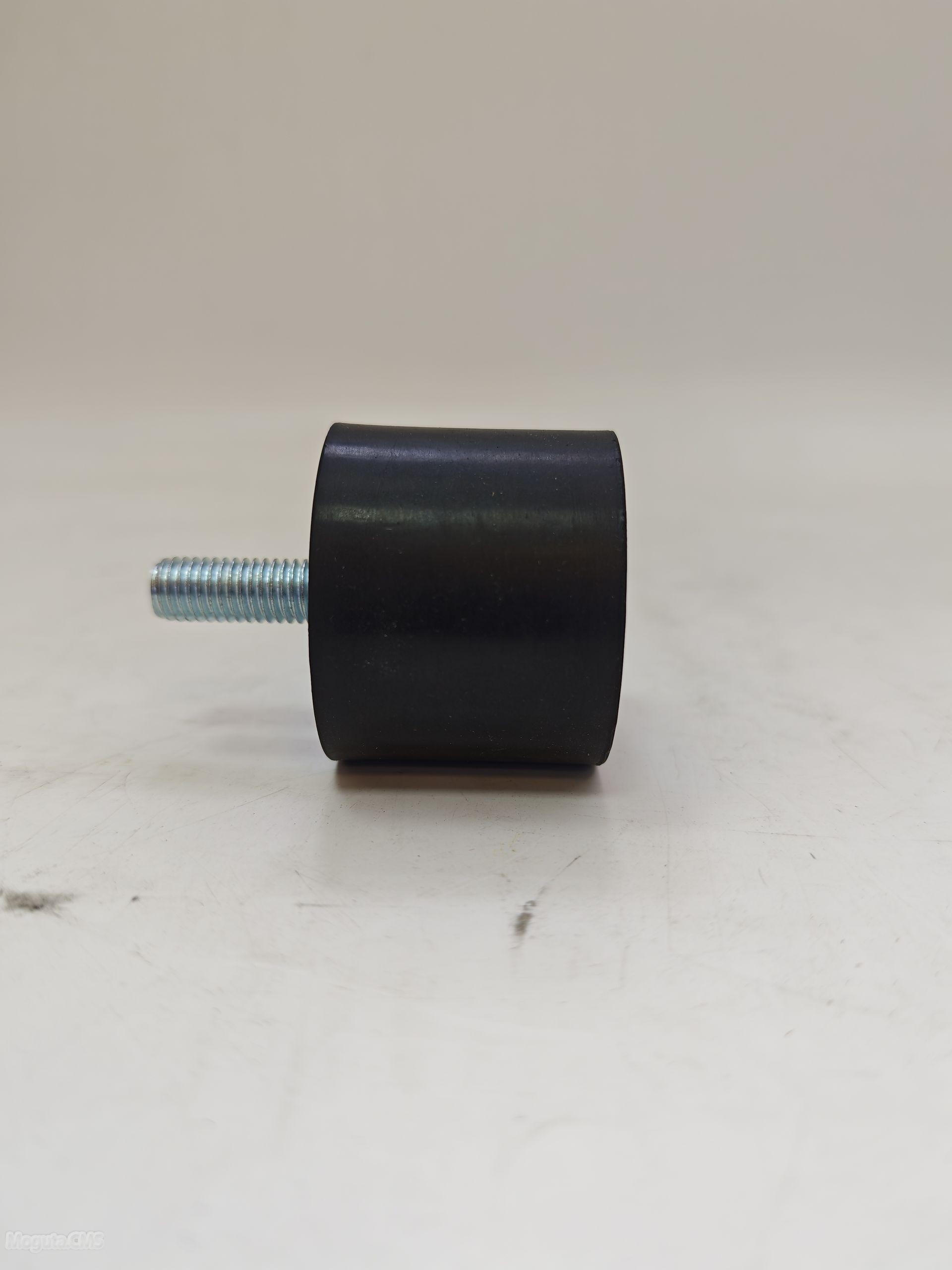

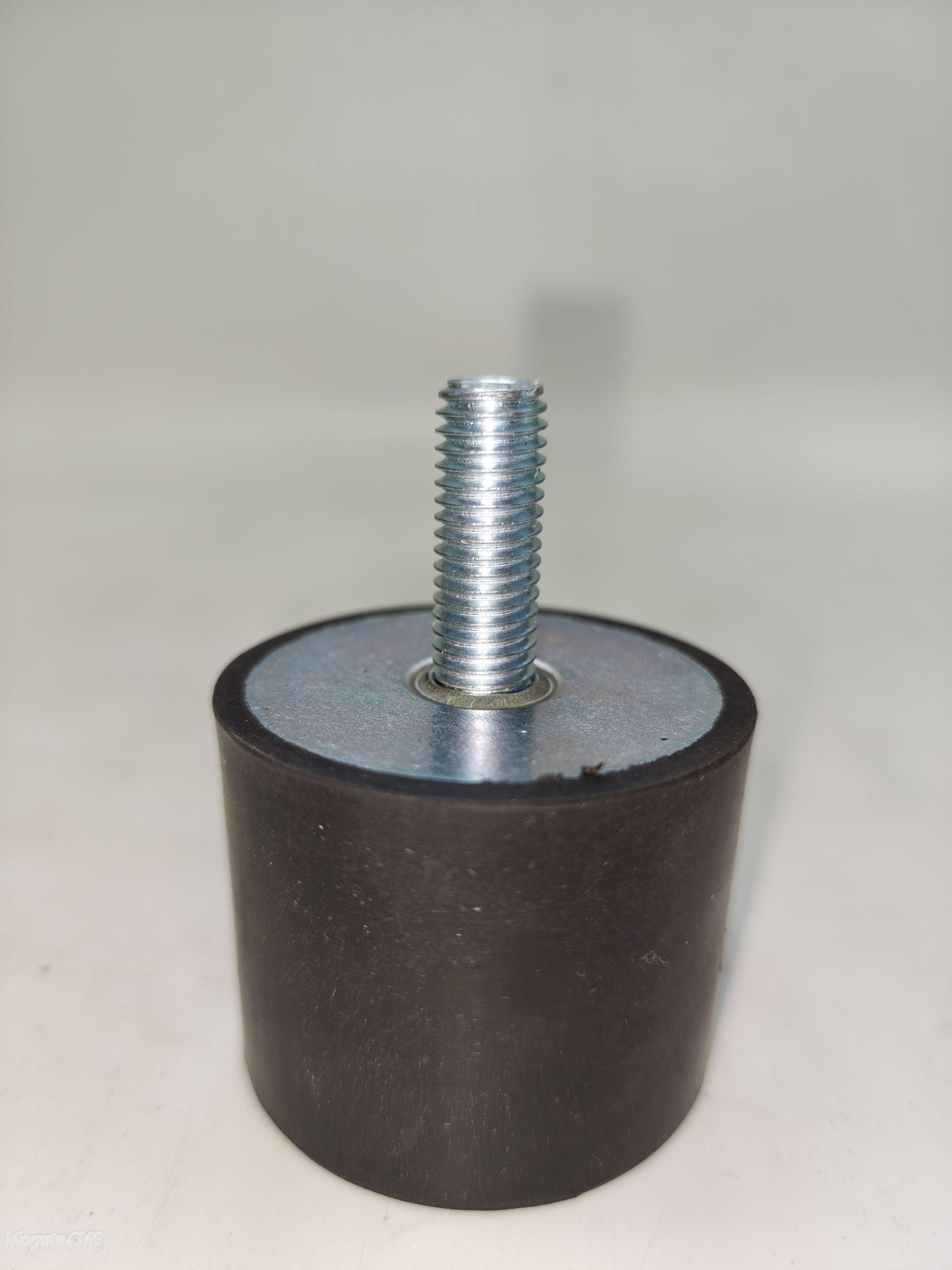

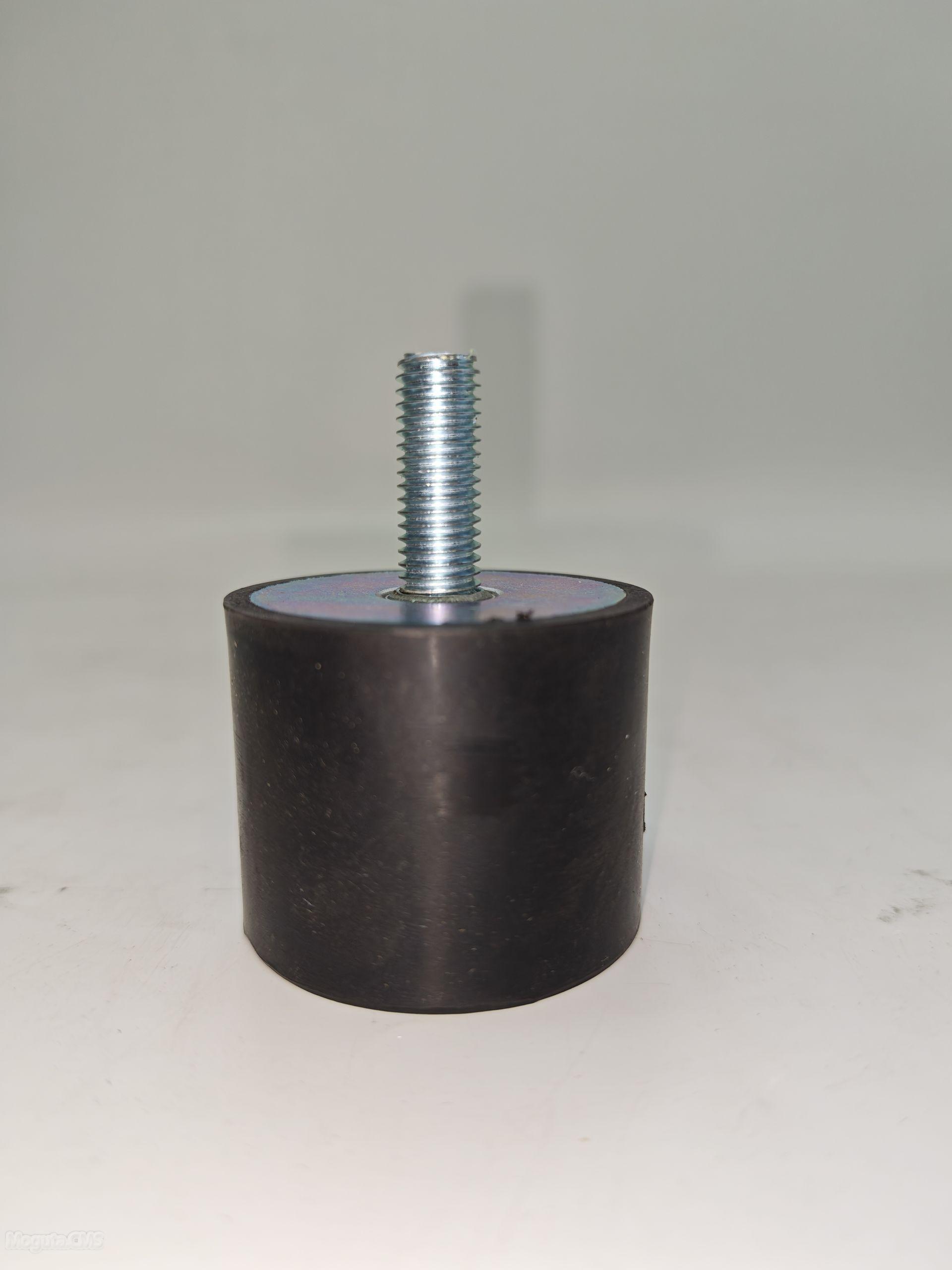

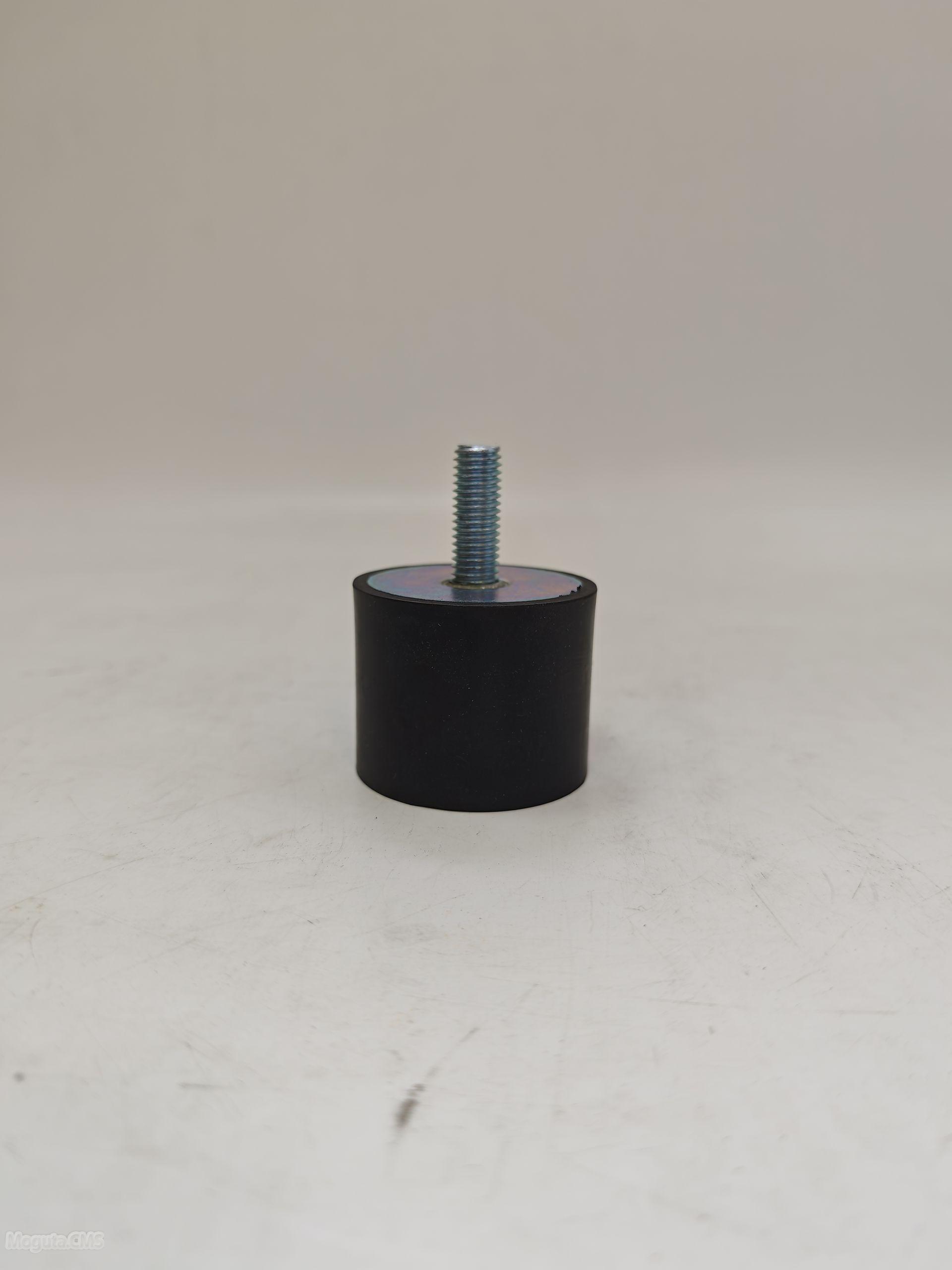

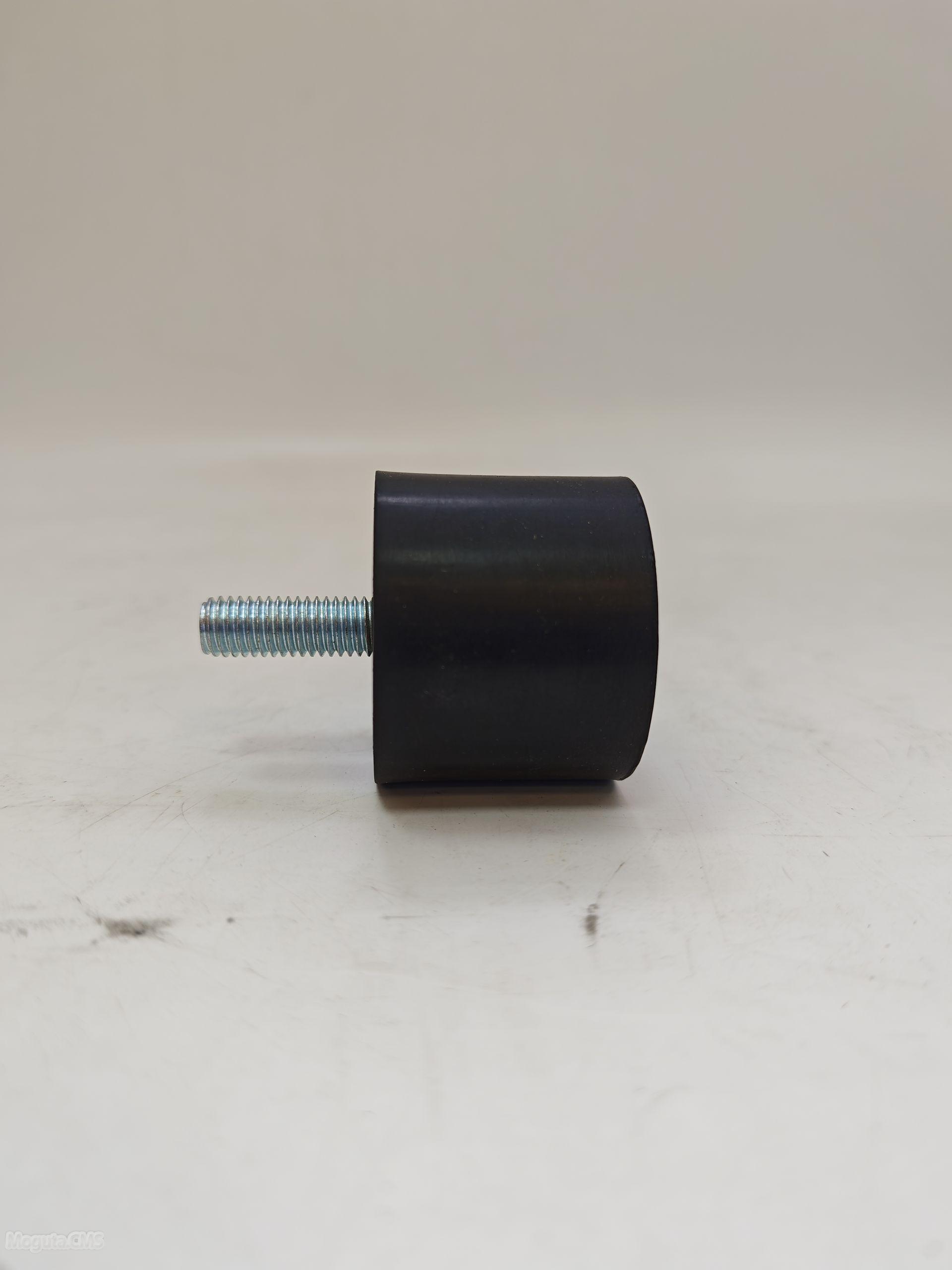

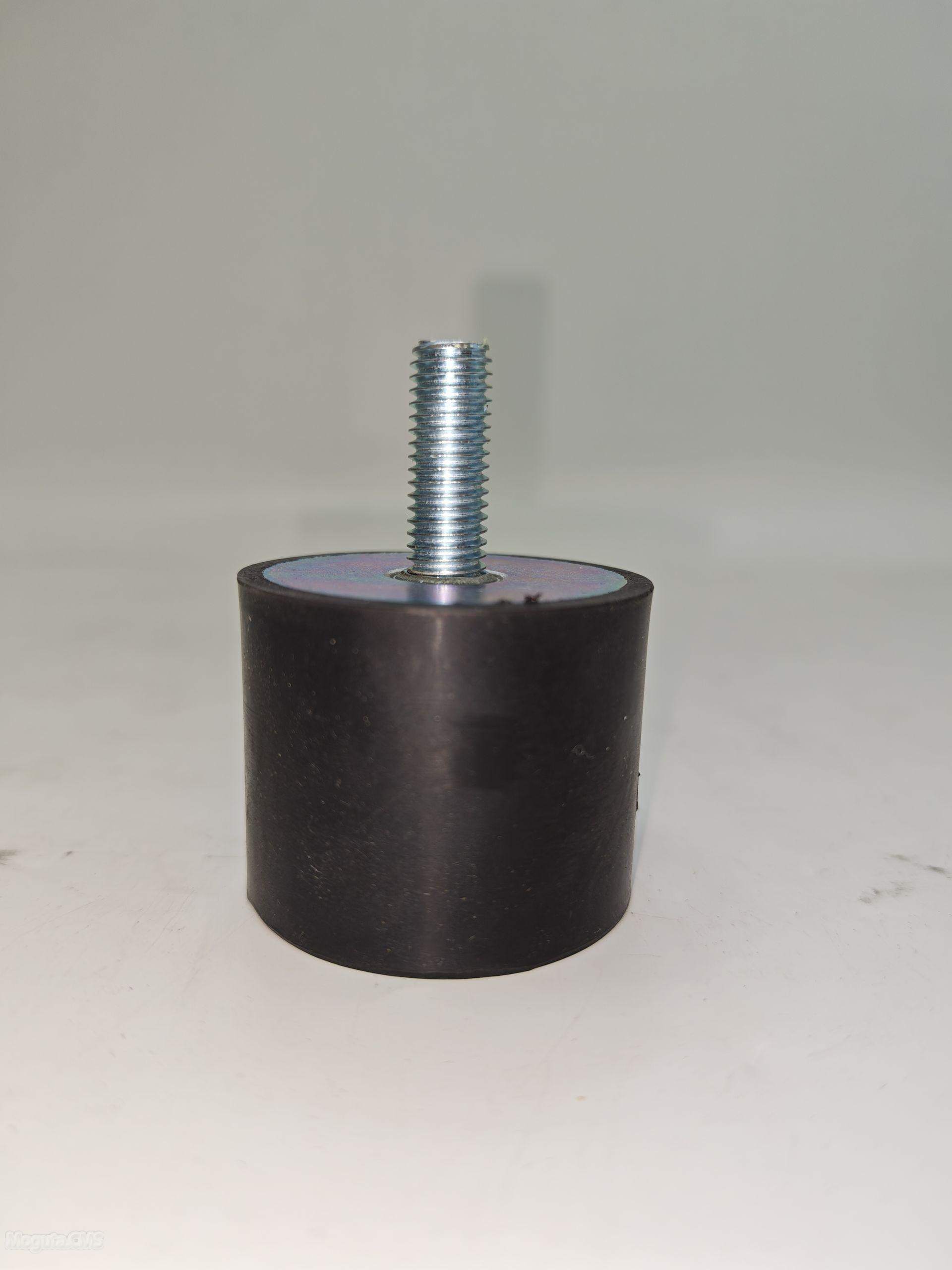

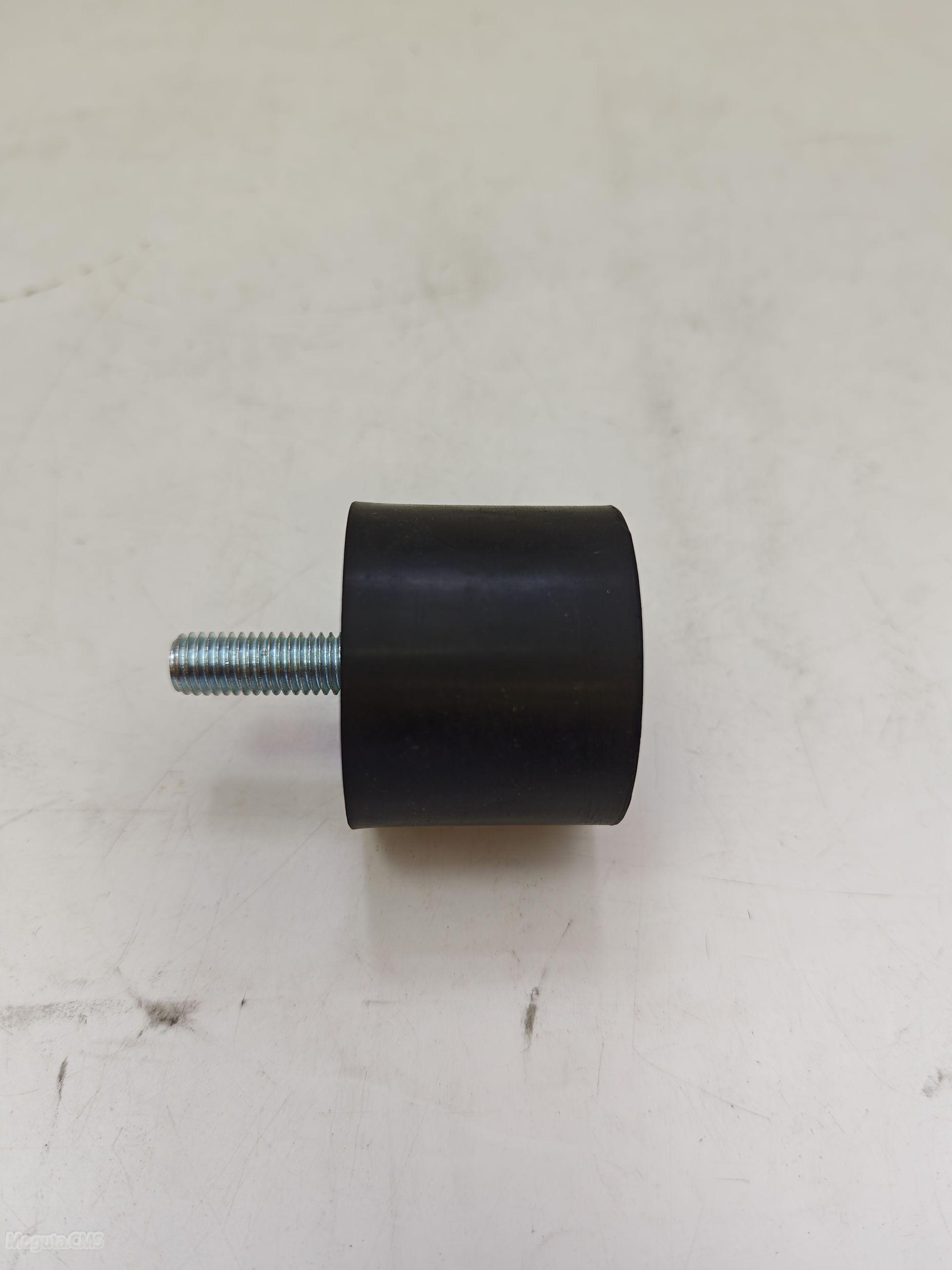

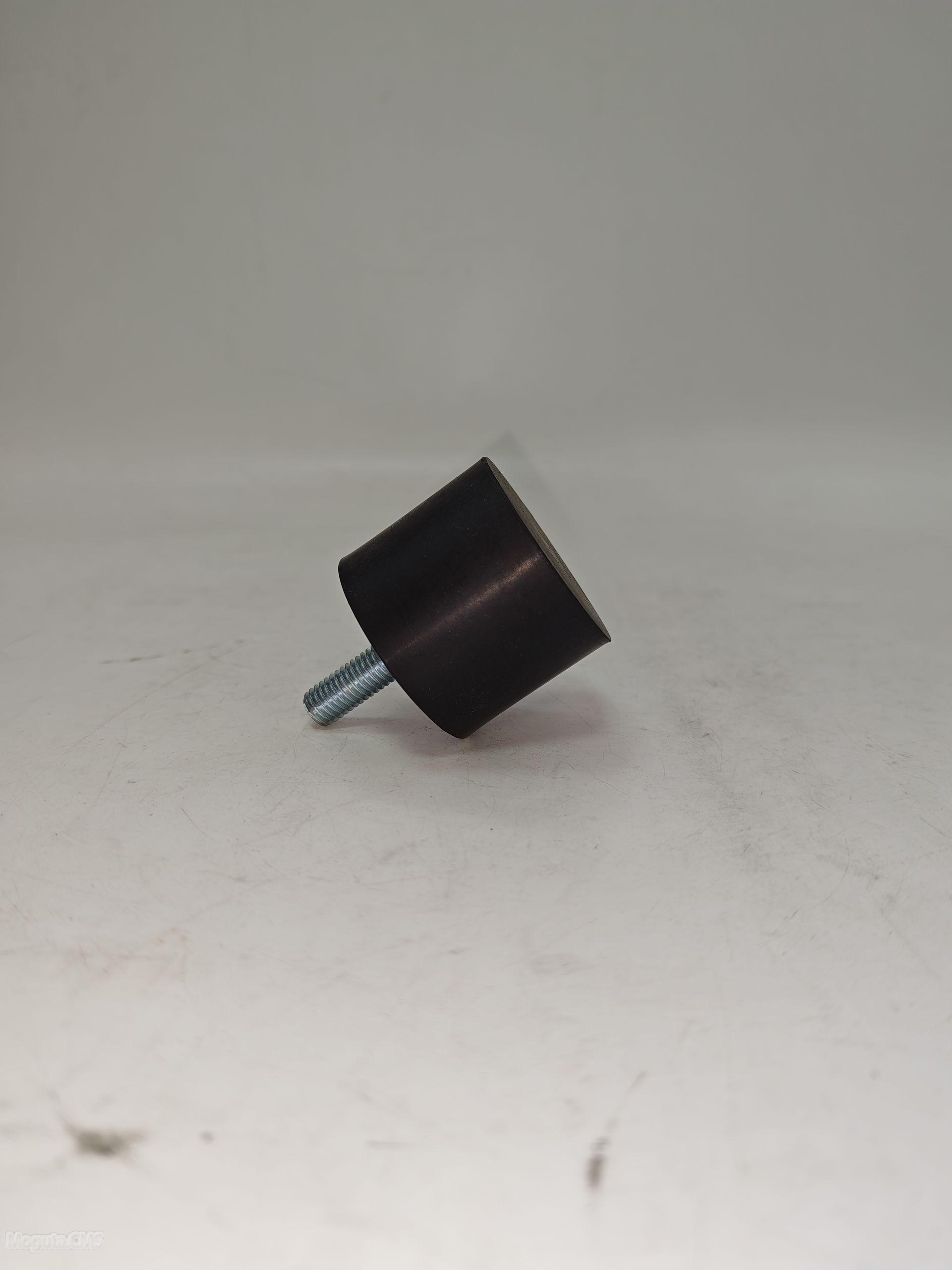

Резинометаллическая виброопора предназначена для снижения динамических нагрузок, структурного шума и вибраций, передающихся от работающего оборудования на несущие конструкции и основание. Применяется в качестве пассивного элемента виброизоляции для защиты механизмов от резонансных явлений и продления ресурса подшипниковых узлов.
Область применения
- Монтаж на оборудование с вращающимися и возвратно-поступательными элементами:металлорежущие станки (токарные, точильные, сверлильные)
- компрессорное и насосное оборудование
- системы вентиляции и кондиционирования (вентиляторы, фанкойлы, чиллеры)
- генераторные установки и дизельные электростанции
- промышленные роботы и вибросита.
- Рекомендуемая статическая нагрузка на одну точку крепления — до 85 кг.
Применение
- четырех опор под оборудование массой до 340 кг обеспечивает равномерное распределение веса и устойчивую геометрию установки.
- Конструкция и материалы Виброопора выполнена по схеме «сэндвич»: верхняя и нижняя стальные шайбы, соединенные через упругий слой эластомера. Металлические элементы — сталь класса прочности 5.6 (предел текучести не менее 300 МПа), защита от коррозии — химическое оксидирование.
- Эластомерный слой — натуральный каучук (NR) средней твердости 57 единиц по Шору А. Данная твердость обеспечивает оптимальное соотношение между статической жесткостью и демпфирующей способностью в рабочем диапазоне частот 15-50 Гц.

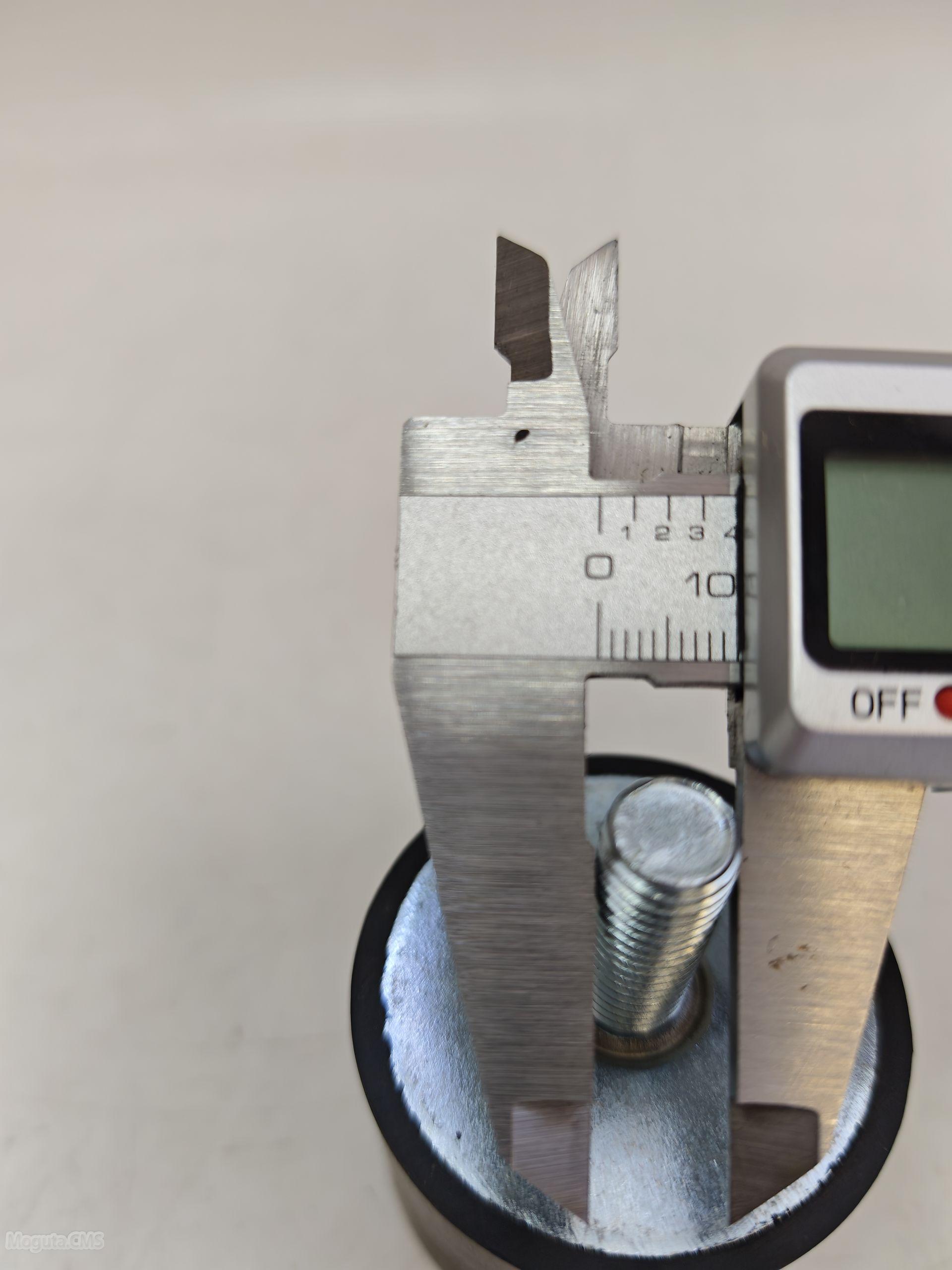

- Крепление Резьбовое соединение M10 (метрическая резьба, шаг 1.5 мм).
- Длина резьбовой части — 27 мм.
- Монтаж производится через сквозное отверстие в основании оборудования или в ответной плите с помощью гайки и контргайки.

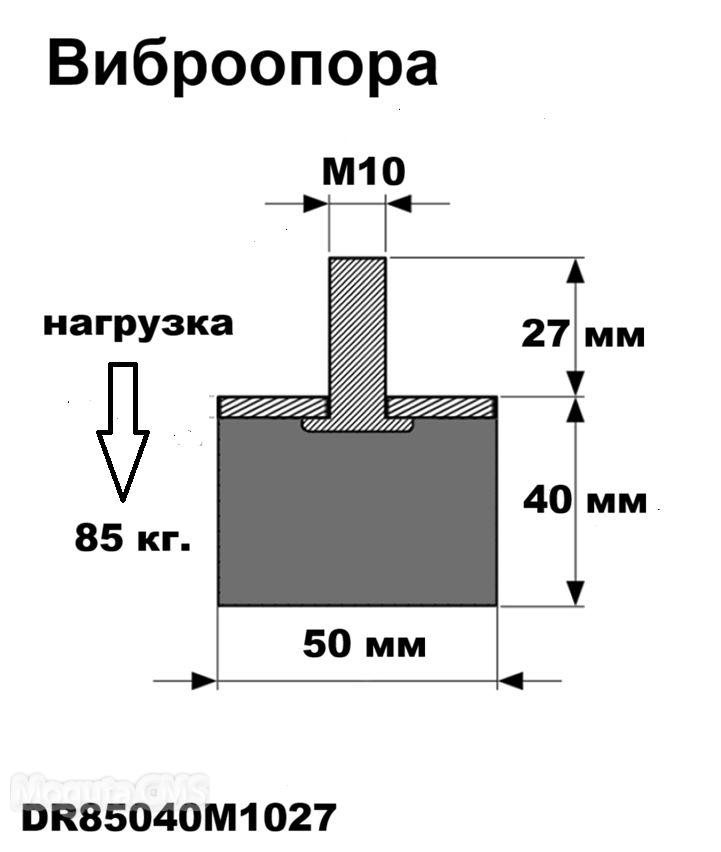

- Технические параметры
- Параметр Значение
- Тип изделия Виброопора резинометаллическая (буфер, демпфер)
- Материал корпуса Сталь 5.6
- Материал упругого элемента Натуральный каучук (NR)
- Твердость резины 57 Shore A
- Тип резьбы M10
- Длина резьбовой части 27 мм

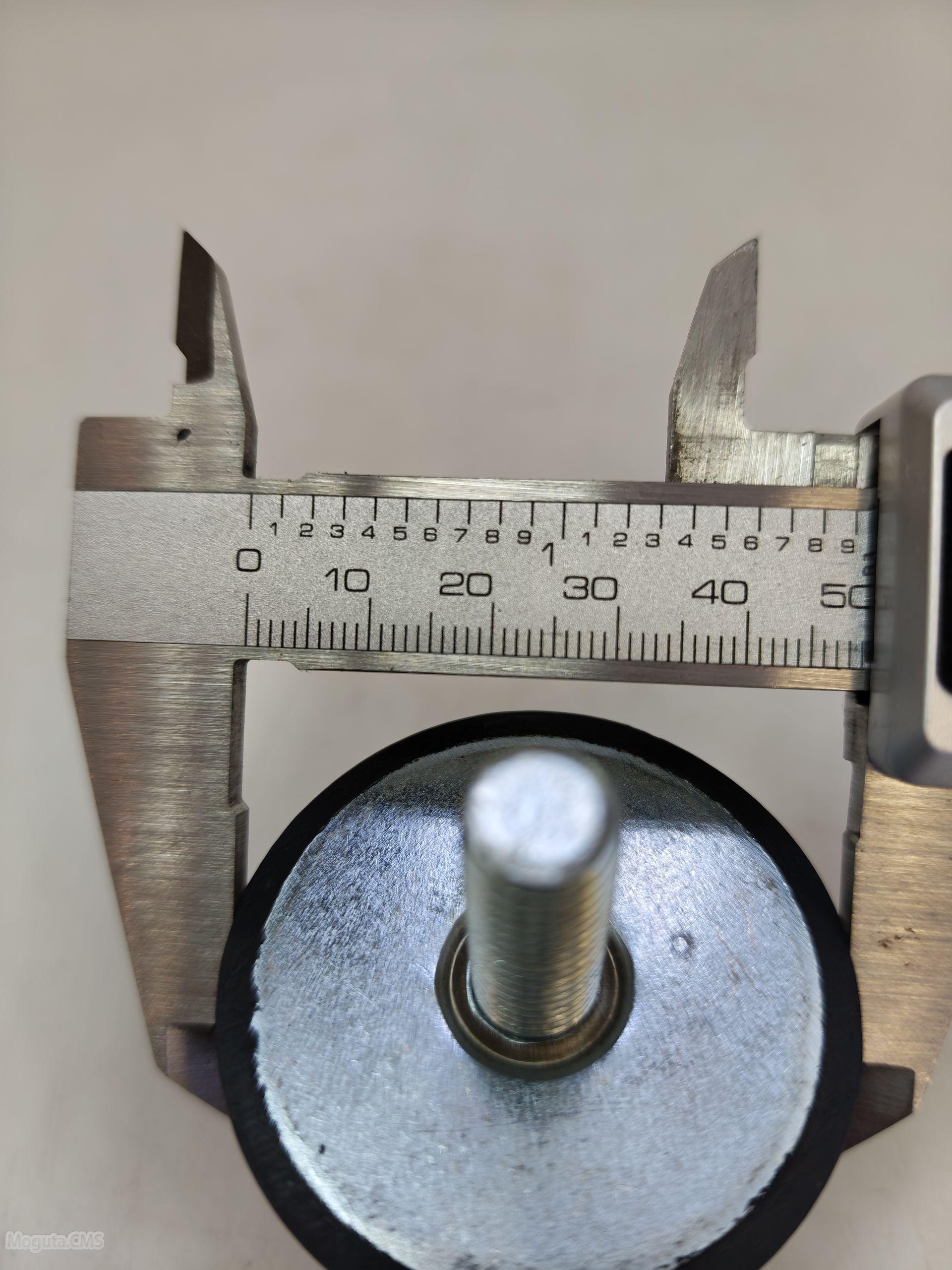

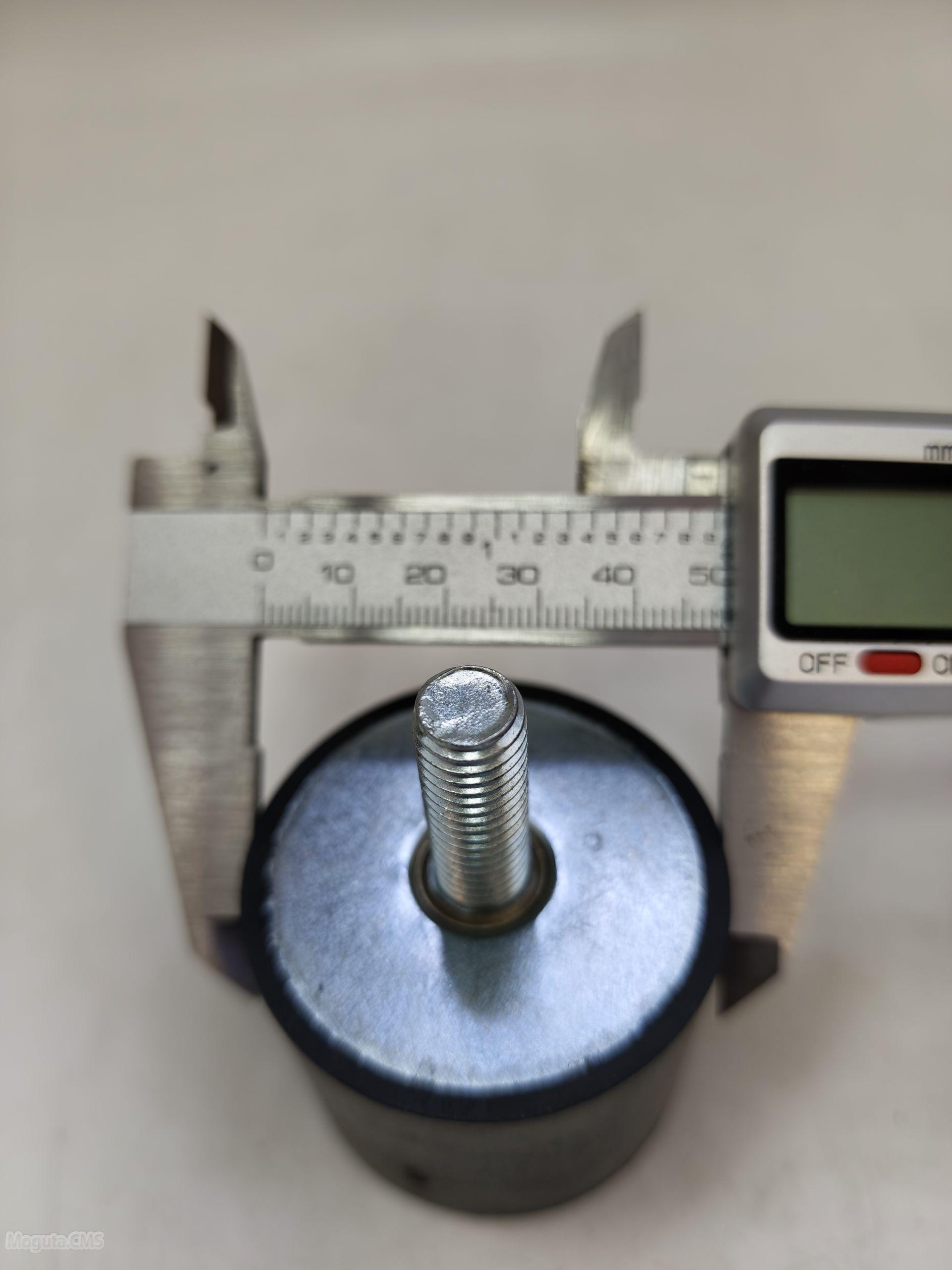

- Наружный диаметр корпуса 50 мм

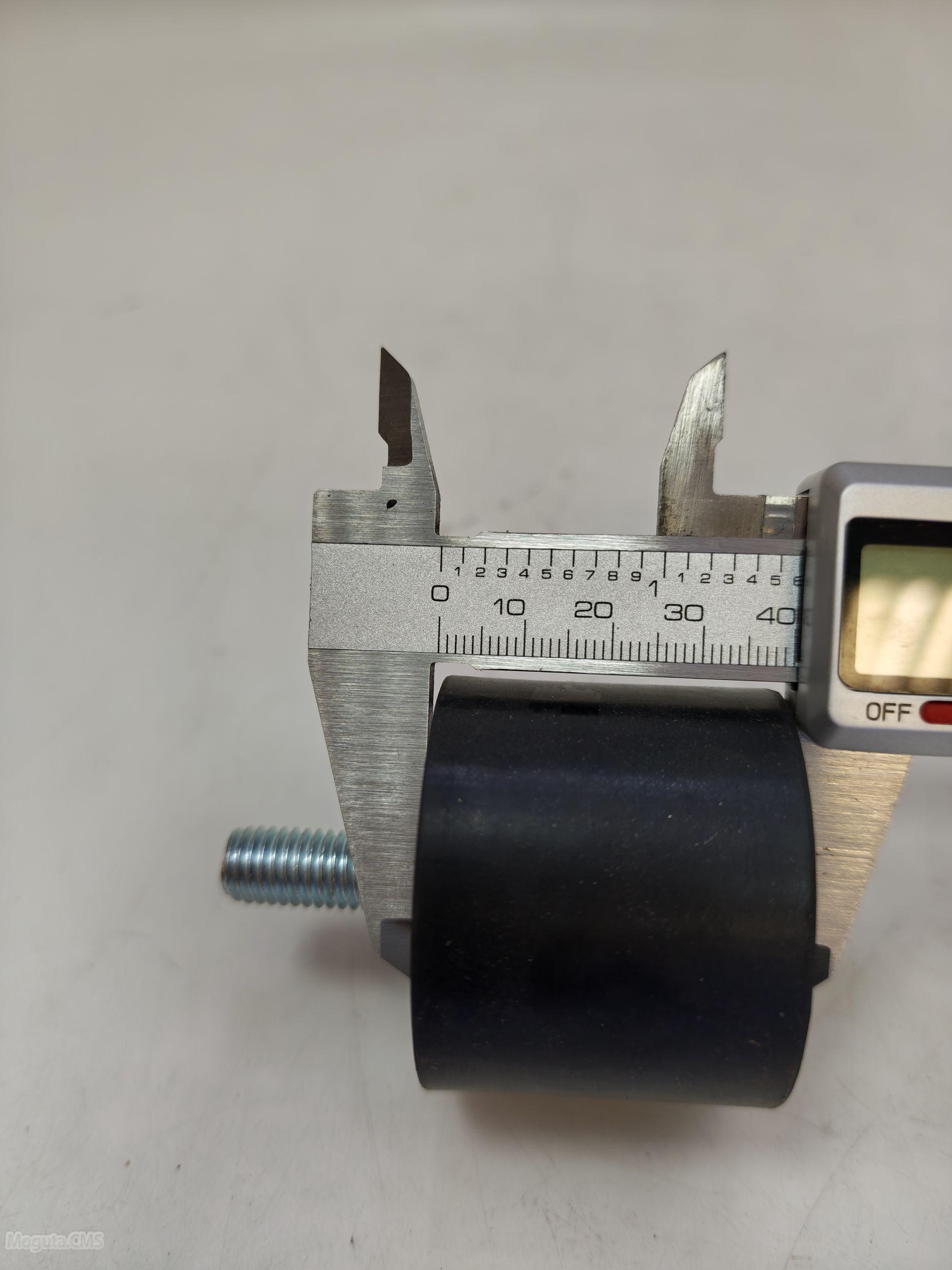

- Высота корпуса 40 мм
- Рекомендуемая нагрузка 85 кг
- Жесткость на сжатие 230 Н/мм
- Рабочая температура от -30°C до +80°C
- Коэффициент демпфирования0.12 (при 20°C)
- Функциональные возможностивиброизоляция — снижение амплитуды колебаний основания до 85% на резонансной частоте
- шумопоглощение — уменьшение воздушного и структурного шума на 8-12 дБ
- защита от перекосов — компенсация незначительных отклонений монтажной поверхности (до 1.5°).
Совместимость
Полный конструктивный и нагрузочный аналог виброопор серии KIPP (артикулы K1006-K1012 по каталогу производителя). Замена без доработки посадочных мест.
Комплект поставки
- Виброопора резинометаллическая — 1 шт. (в сборе)
- Транспортная упаковка (полиэтиленовый пакет с маркировкой) — 1 шт.
