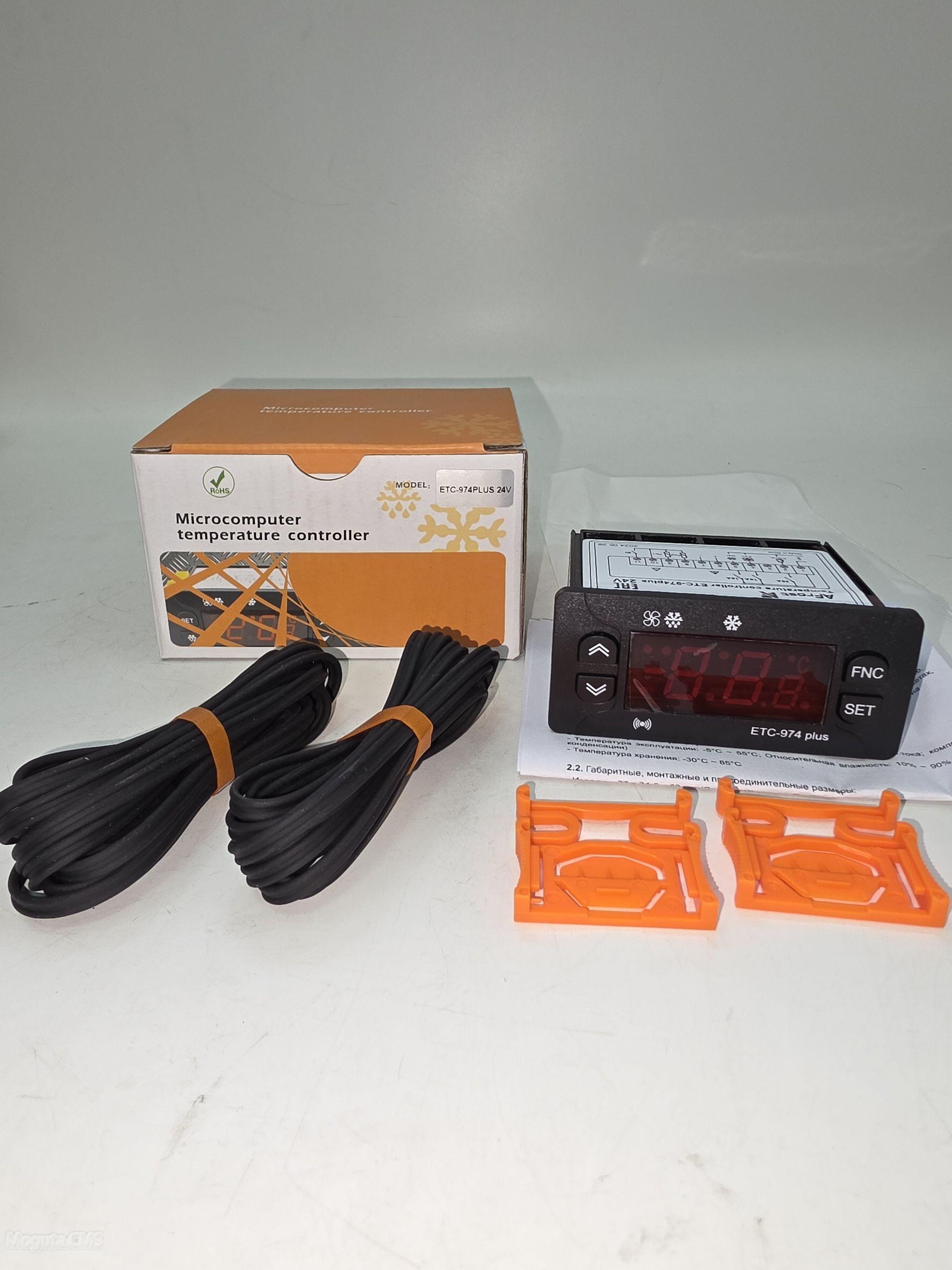

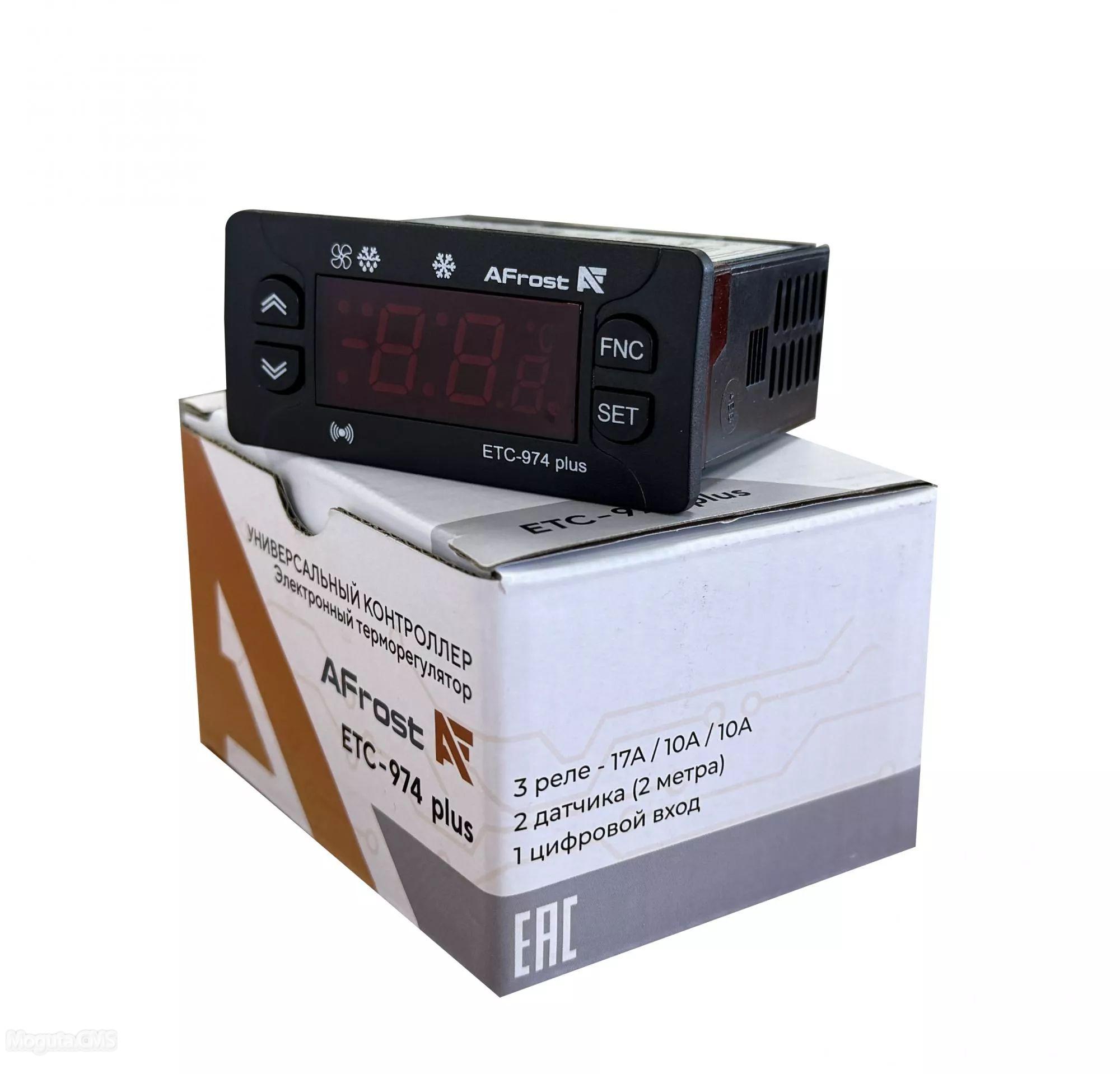

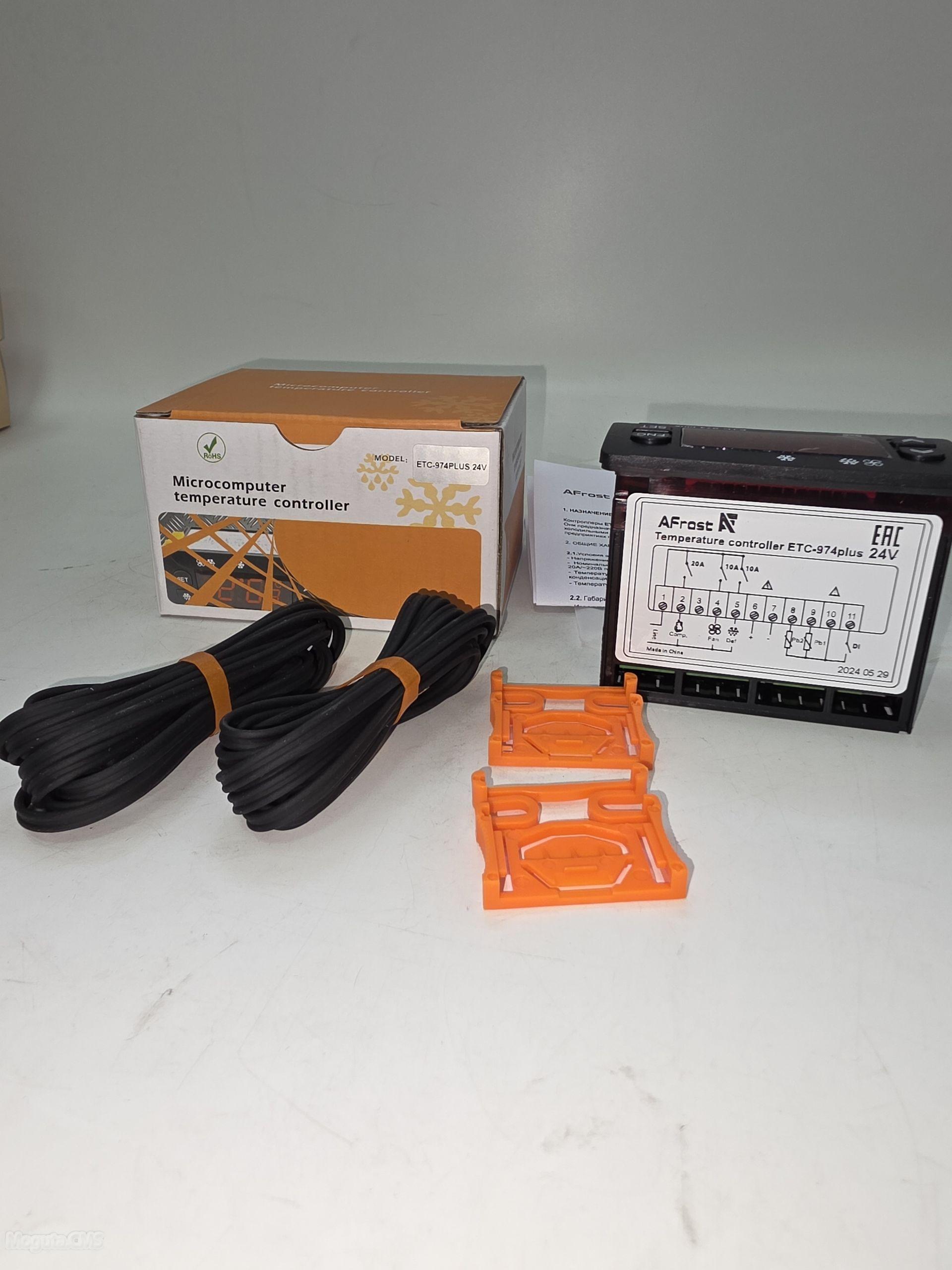

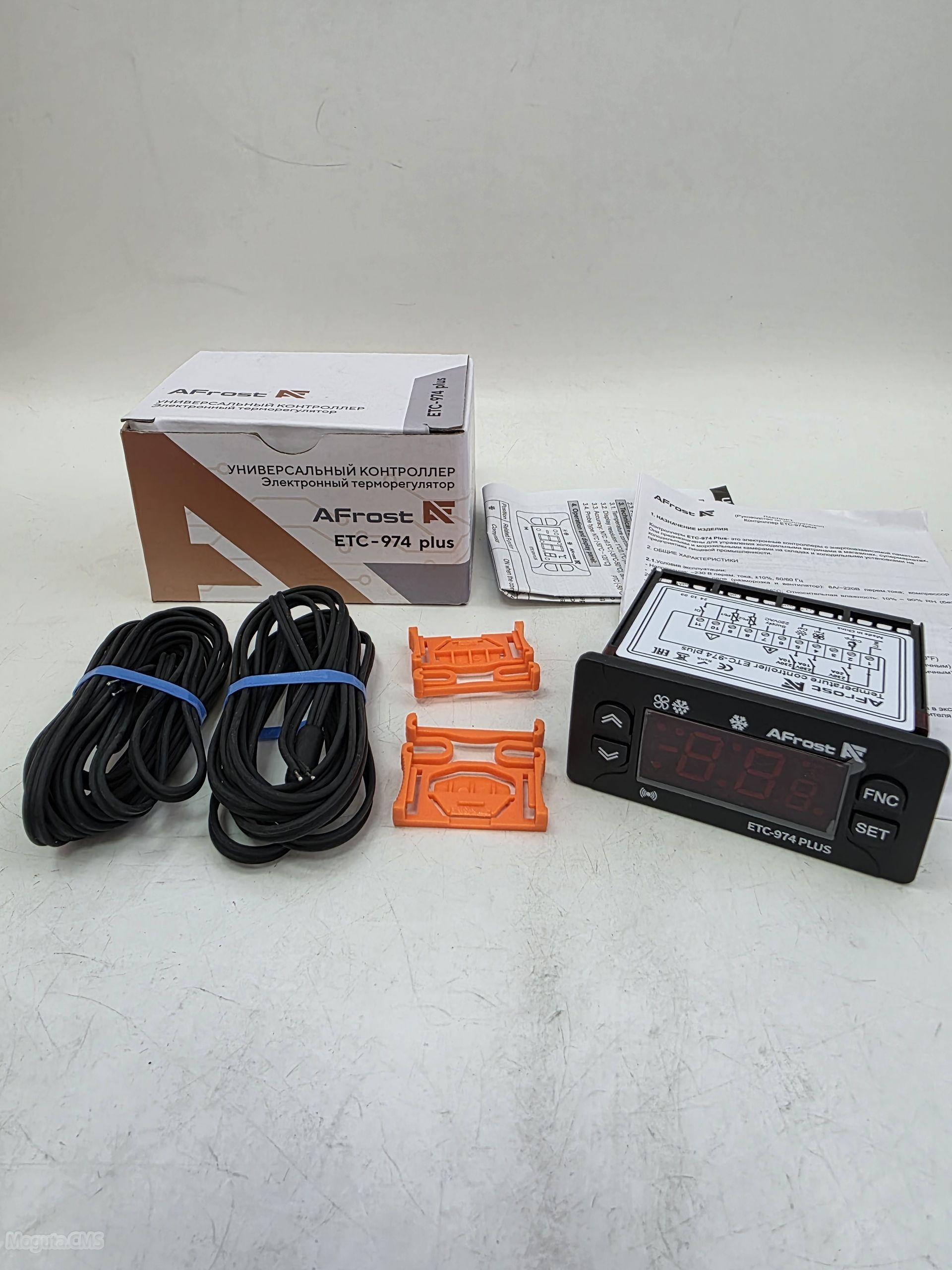

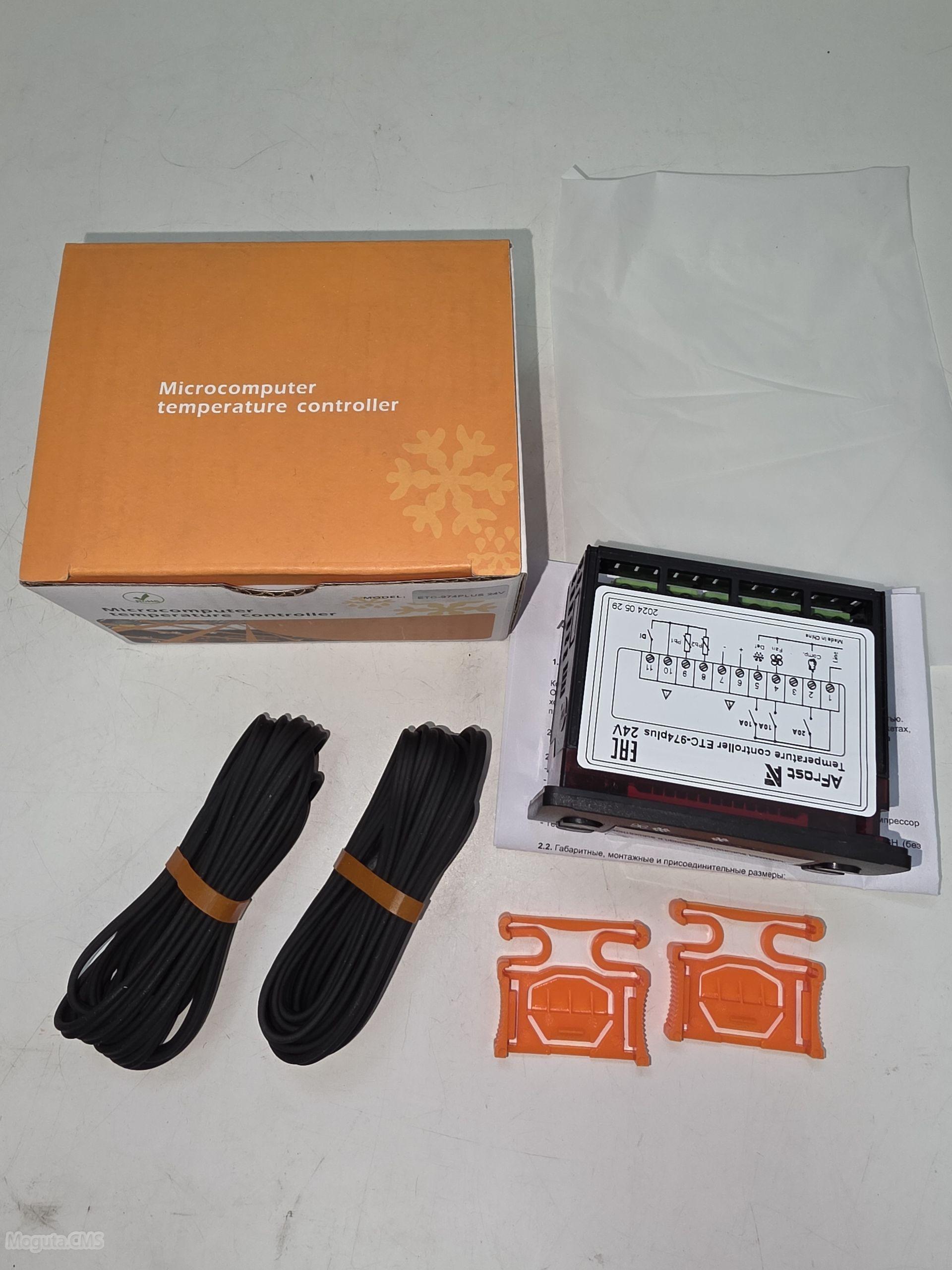

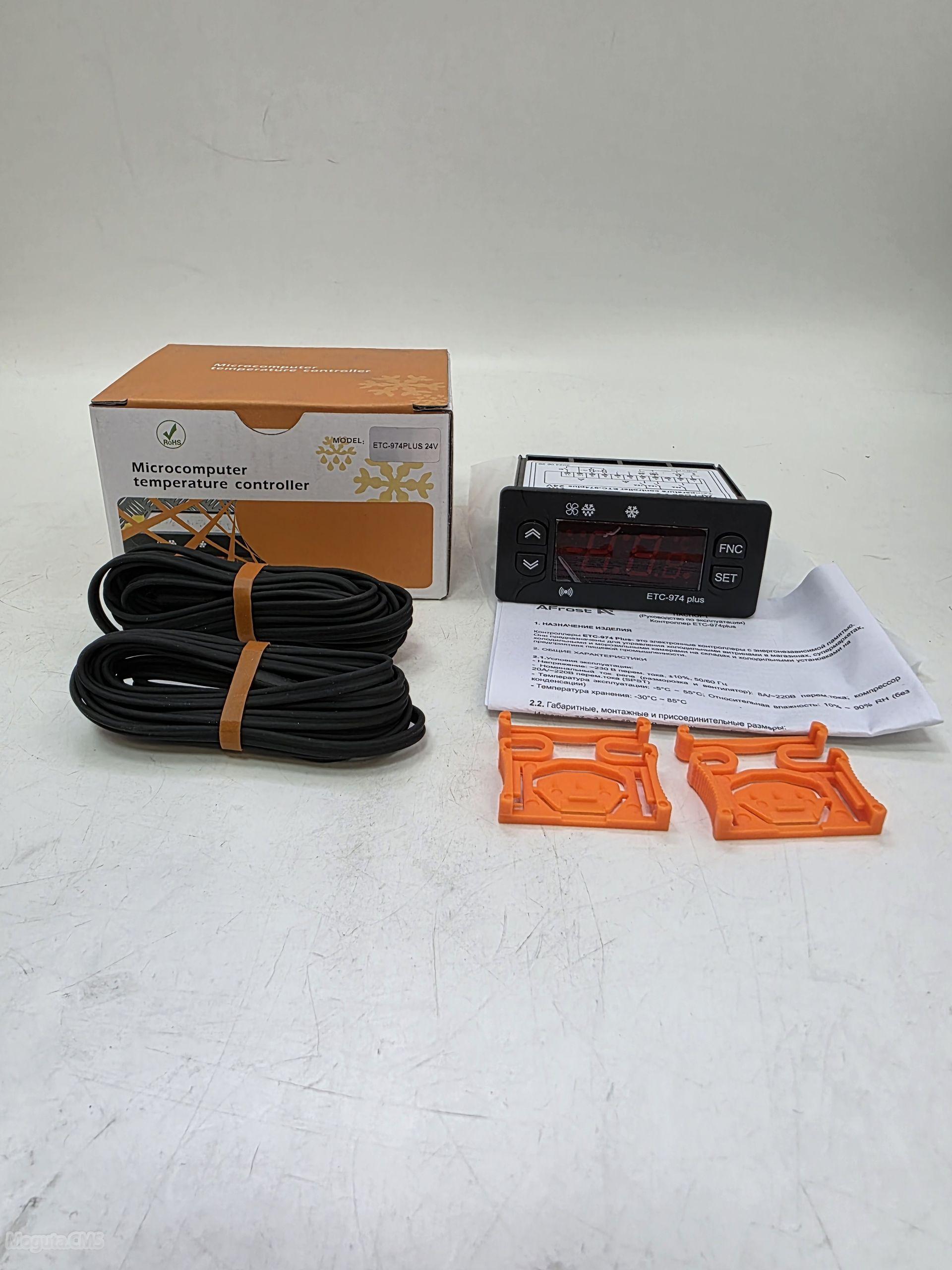

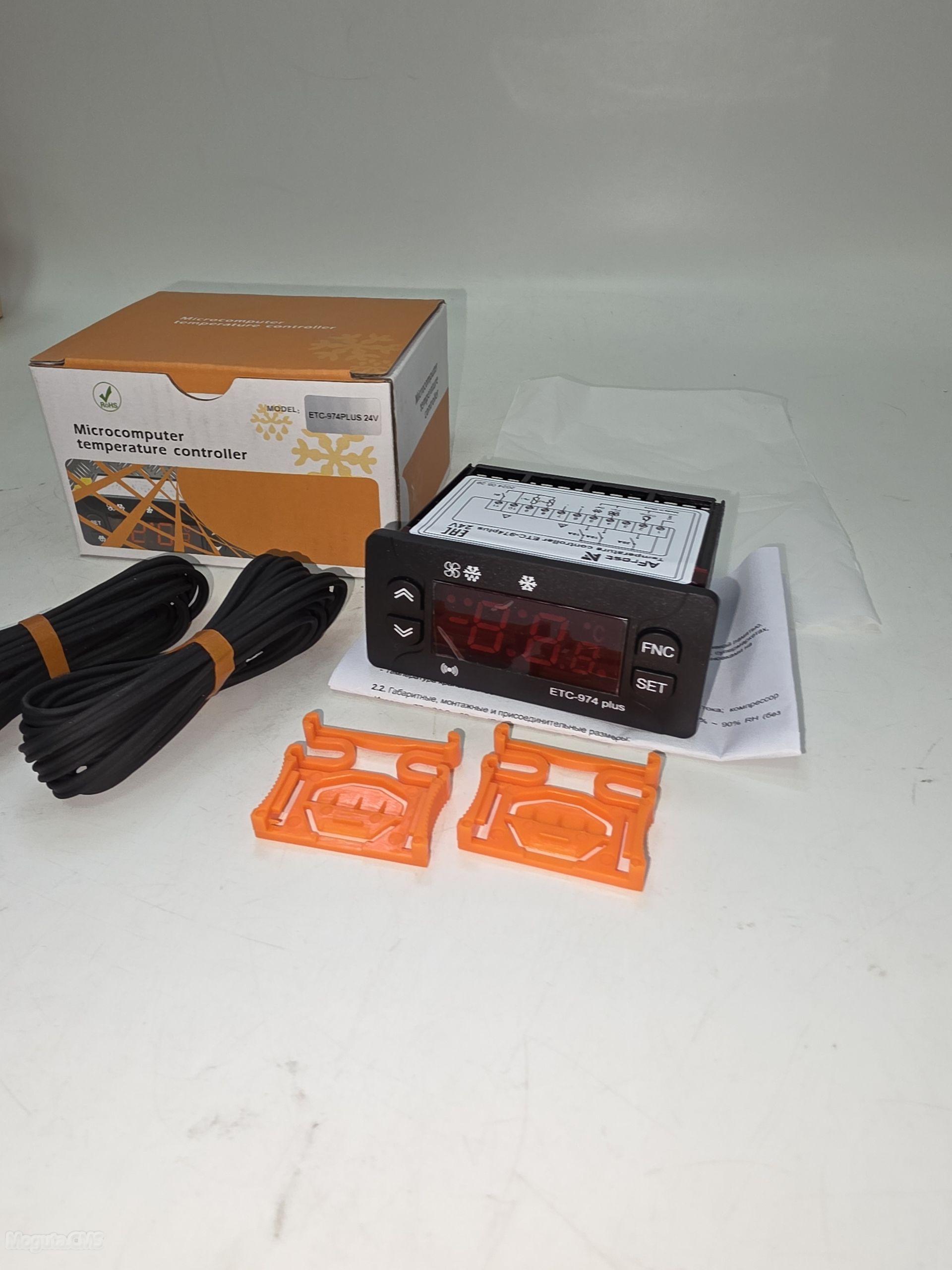

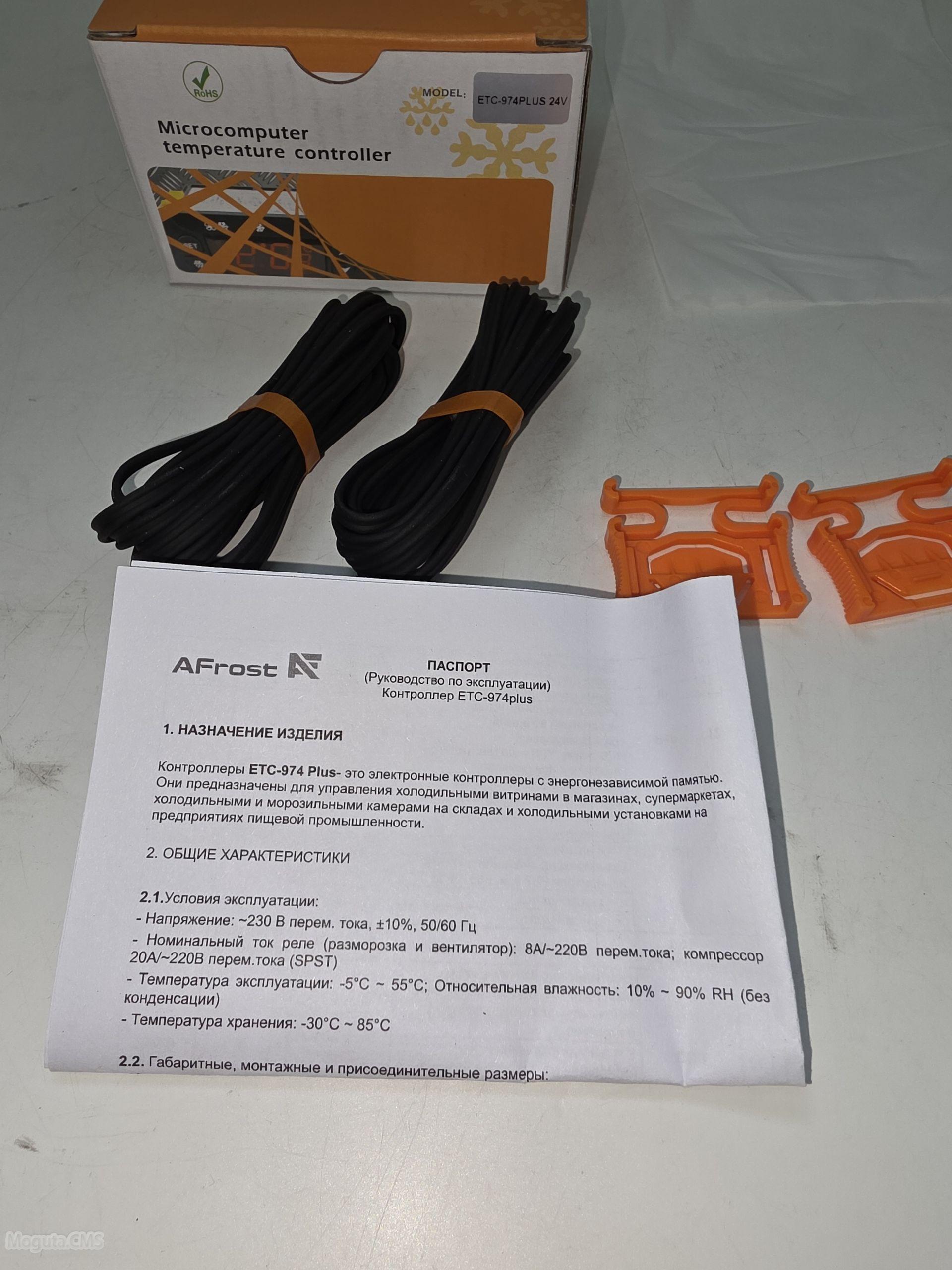

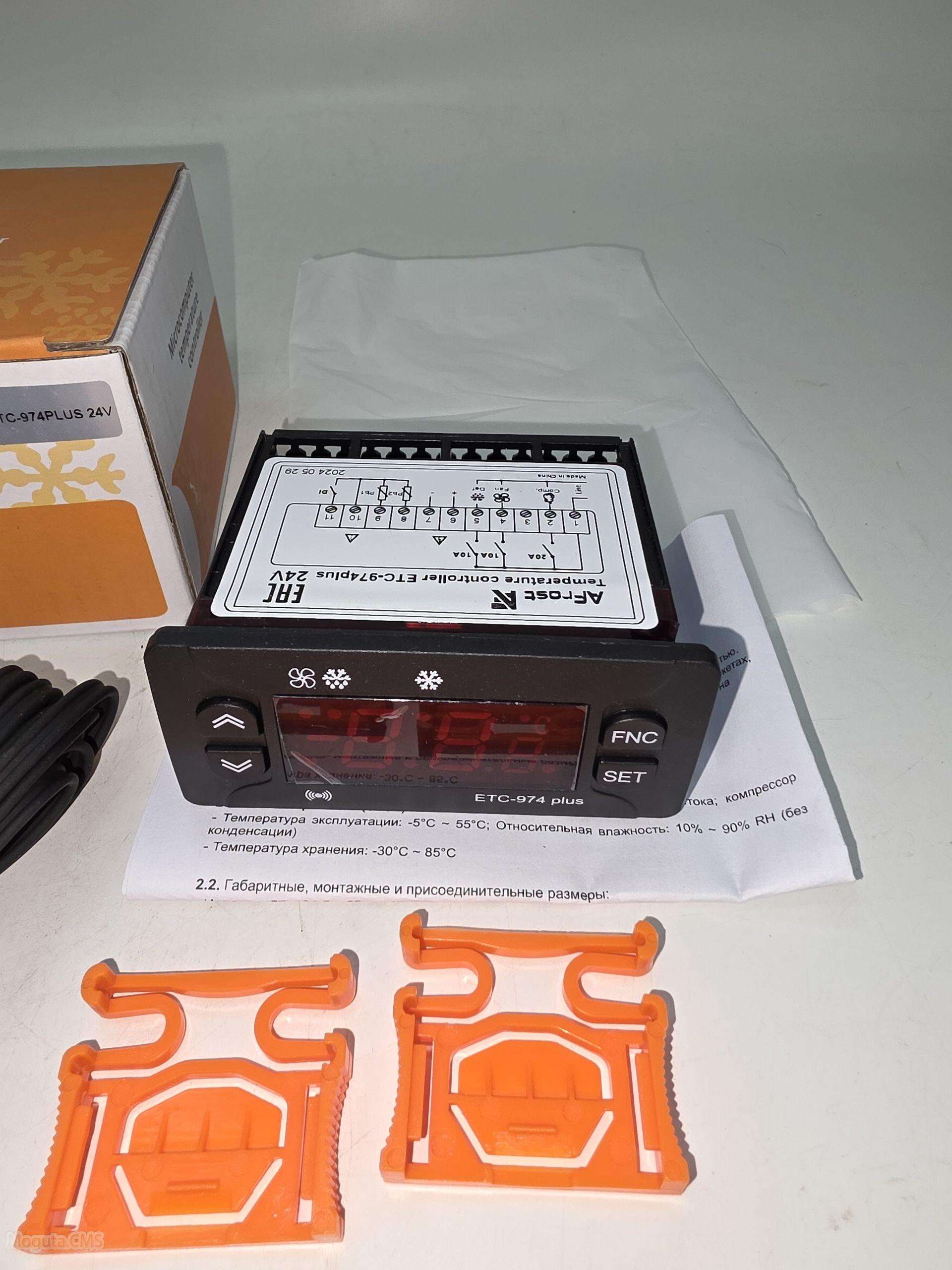

Электронный контроллер ETC-974 предназначен для автоматического управления холодильным оборудованием с воздушным охлаждением — статическими и вентилируемыми воздухоохладителями, холодильными камерами и прилавками, морозильными шкафами. Прибор обеспечивает поддержание заданной температуры в охлаждаемом объеме, контроль состояния испарителя и управление циклом оттайки.
Принцип работы
датчика температуры воздуха в охлаждаемом объеме и датчика температуры поверхности испарителя. На основании сравнения измеренных значений с заданными уставками устройство формирует управляющие сигналы для трех исполнительных реле. Работа происходит в автоматическом режиме без постоянного участия оператора.

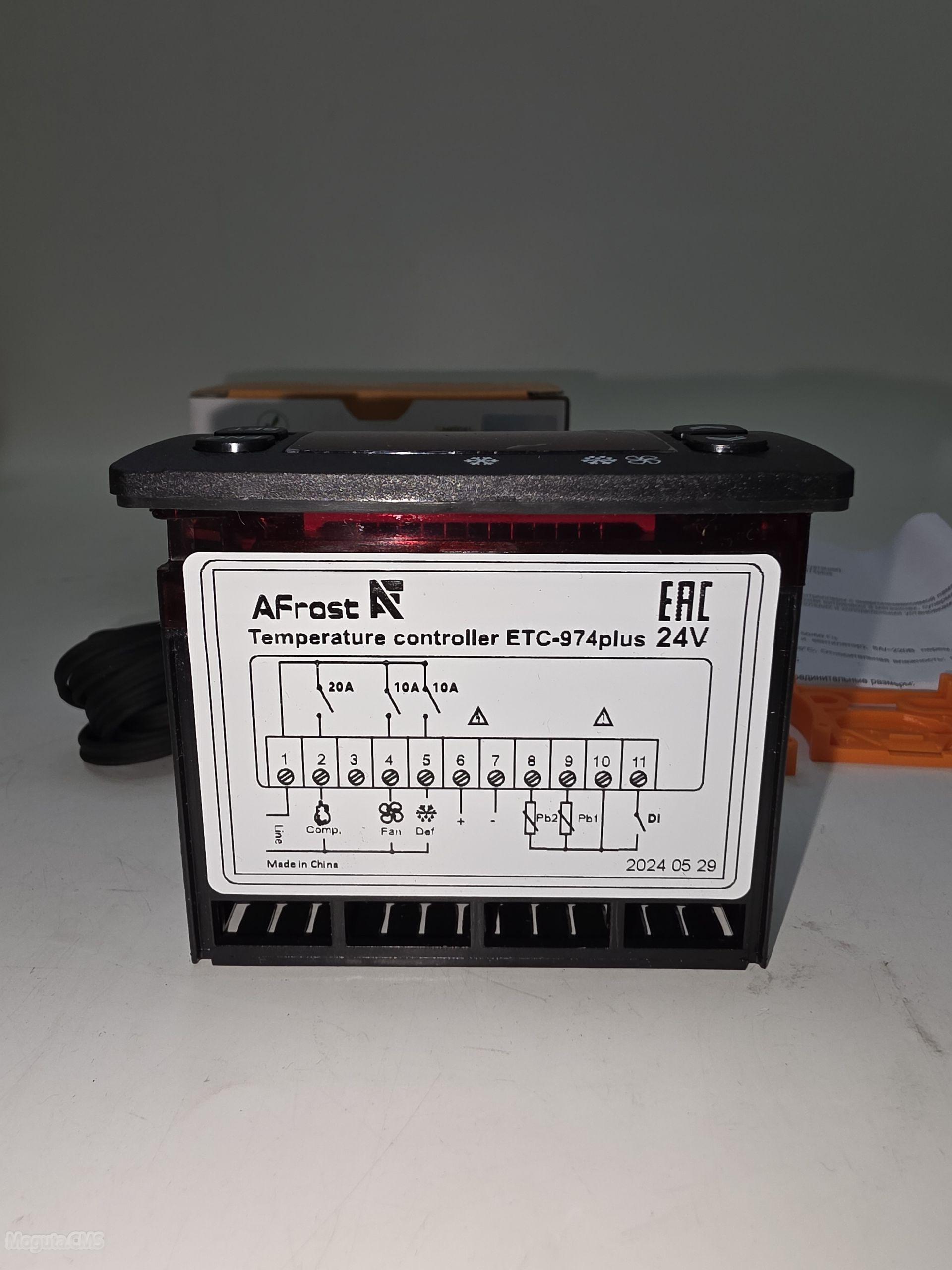

Коммутационные выходы (3 реле) Компрессор — релейный выход (8А) для включения/выключения компрессорного агрегата.
Вентилятор испарителя — управление принудительной циркуляцией воздуха в охлаждаемом объеме.
Электрическая оттайка — релейный выход (8А) для управления ТЭНом оттайки испарителя или подачей горячего пара.
Датчики температуры Датчик 1 (камерный) — измерение температуры воздуха в охлаждаемой среде.
Датчик 2 (испарительный) — контроль температуры испарителя для управления циклом оттайки и предотвращения обледенения.
Поддерживаются датчики типа NTC или PTC — универсальность выбора позволяет использовать прибор с существующей датчиковой инфраструктурой.
Питание
12-24В (постоянного или переменного тока). Низковольтное питание обеспечивает электробезопасность при эксплуатации во влажных средах и позволяет интегрировать контроллер в системы с питанием от аккумуляторов, трансформаторов или бортовой сети автотранспорта. Это решение востребовано там, где применение напряжения 220В ограничено или запрещено.
