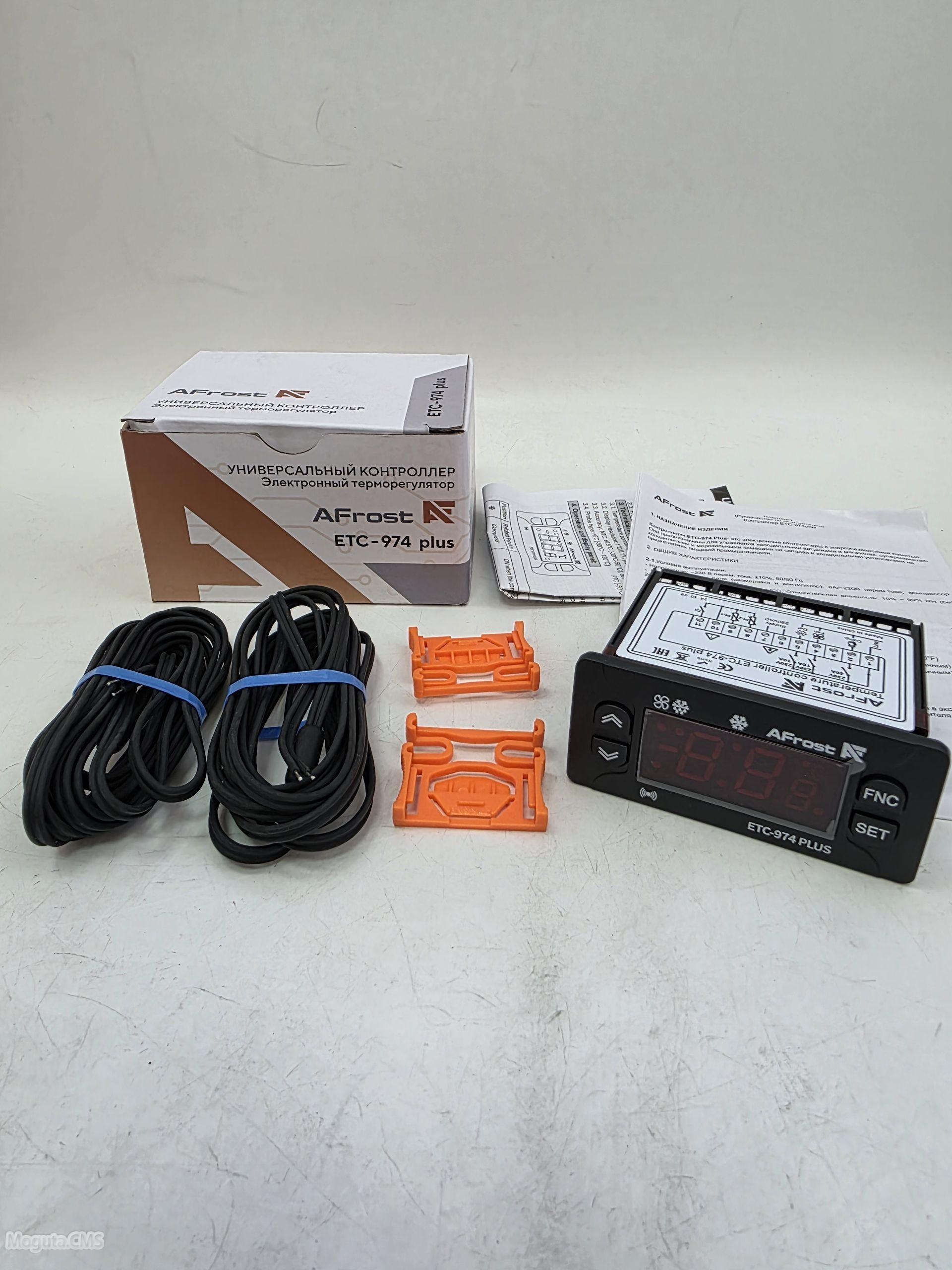

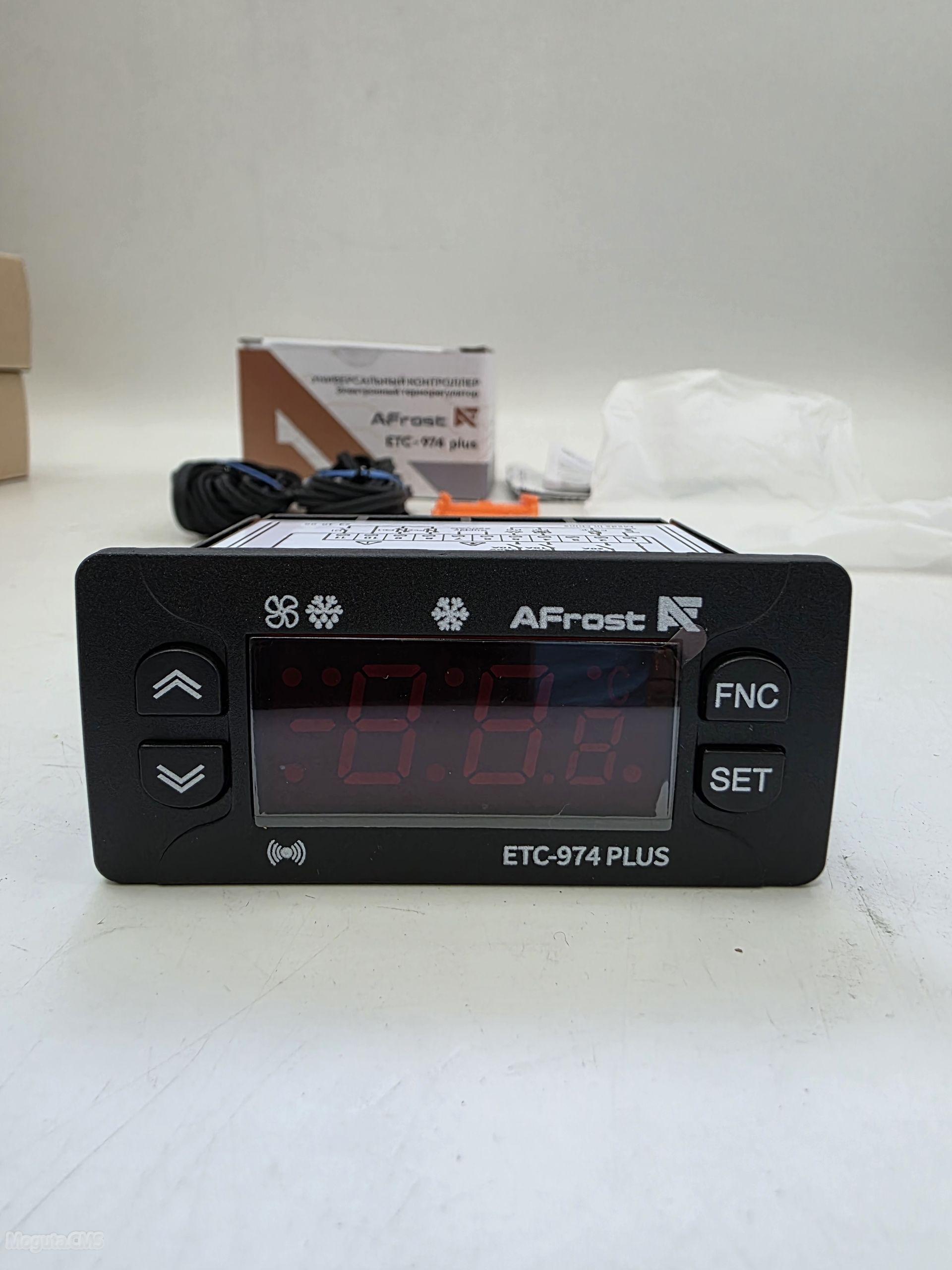

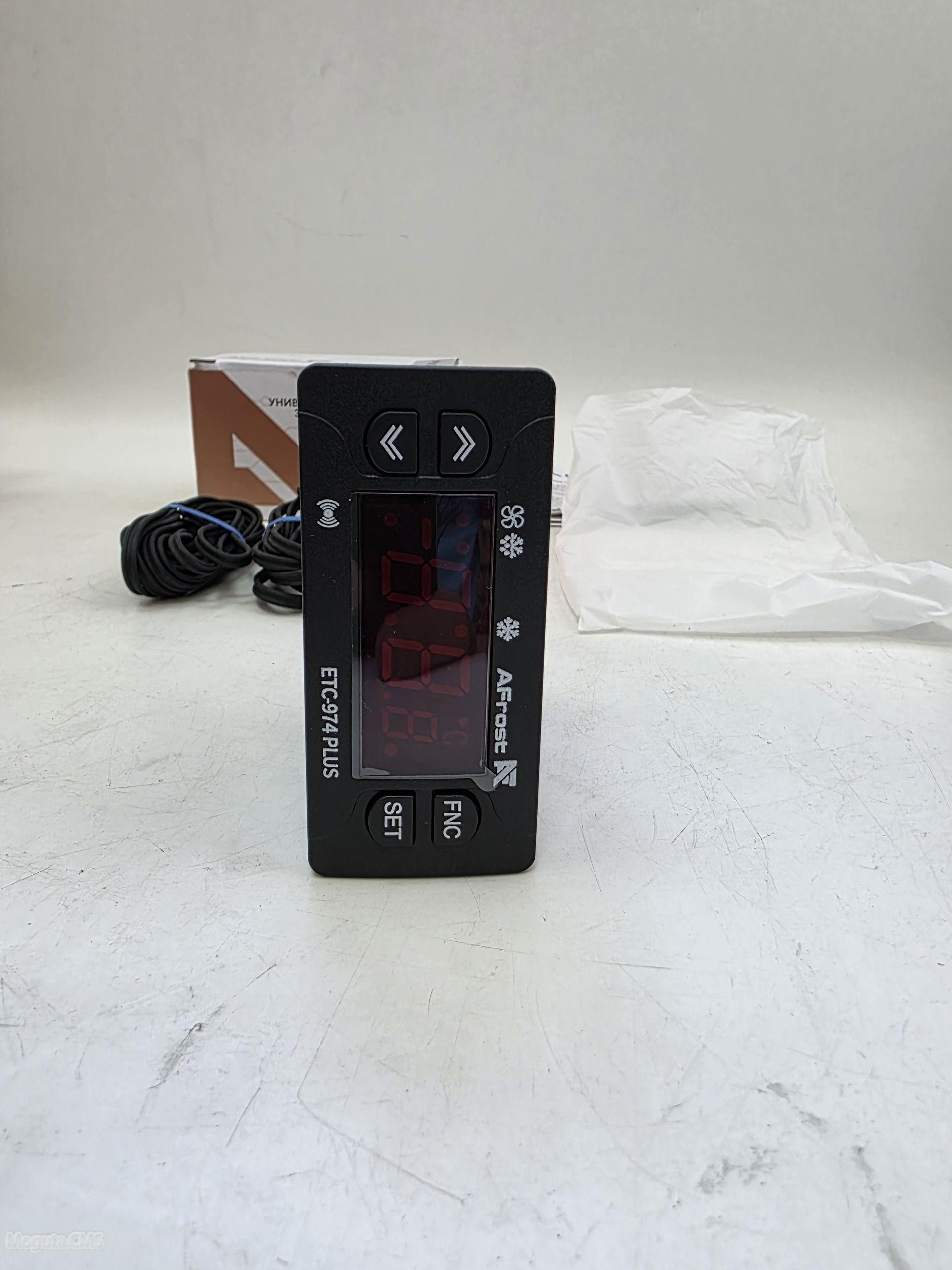

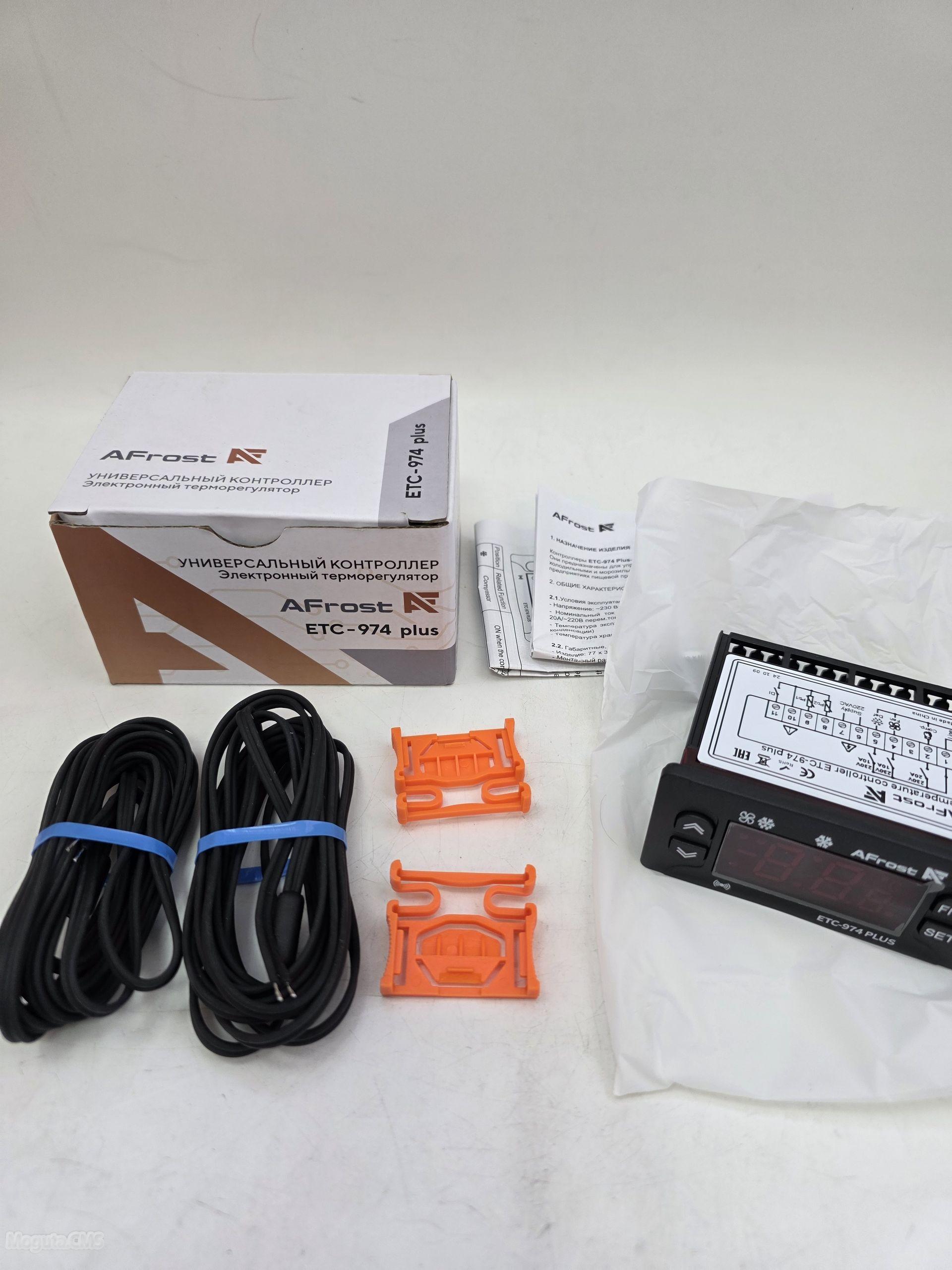

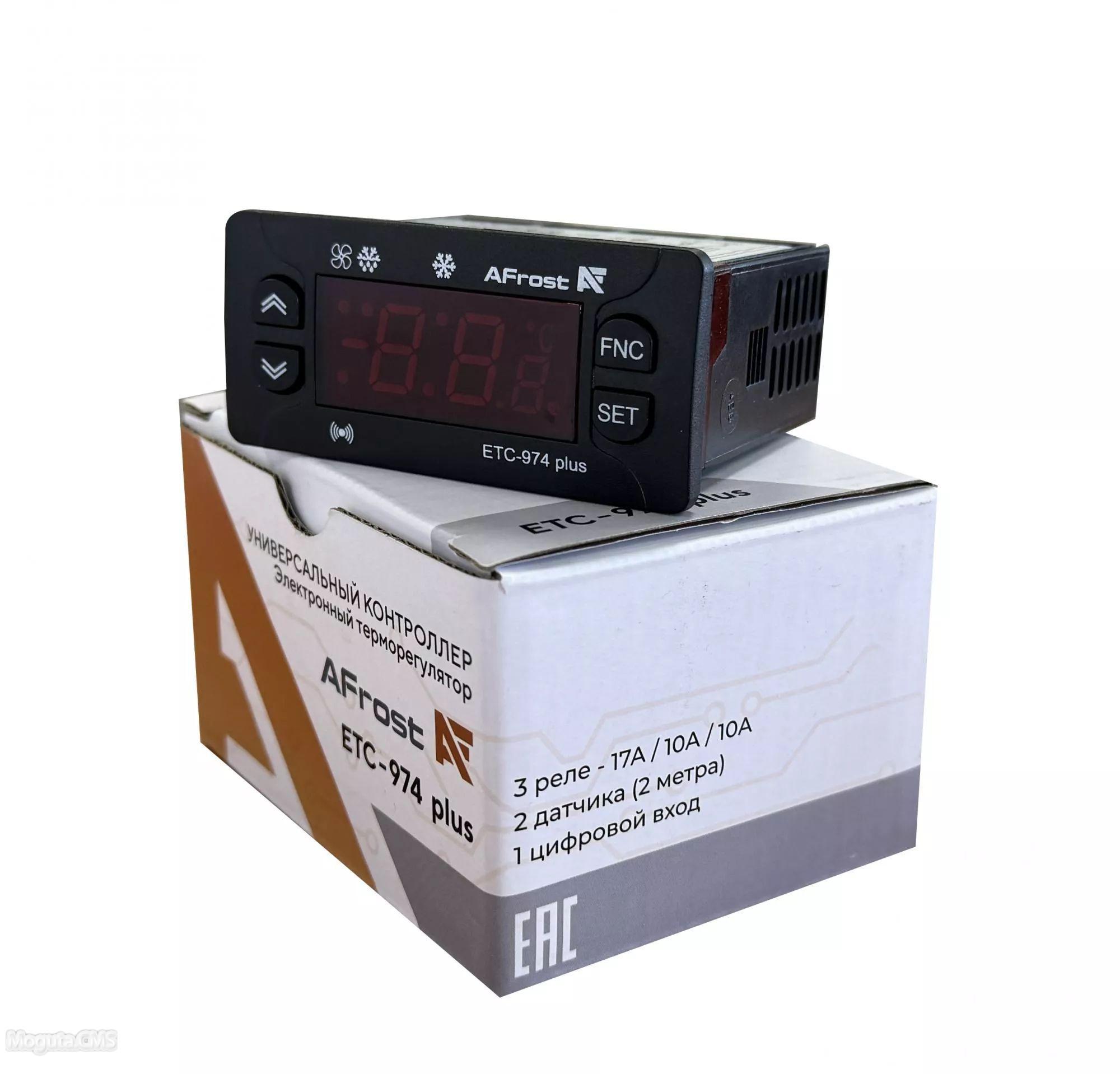

Электронный контроллер ETC-974 (версия 220В) предназначен для автоматического управления холодильным оборудованием с воздушным охлаждением — статическими и вентилируемыми воздухоохладителями, холодильными камерами, морозильными шкафами и торговыми прилавками. Прибор обеспечивает поддержание заданной температуры в охлаждаемом объеме, контроль состояния испарителя и автоматическое управление циклом оттайки.
Принцип работы
датчика температуры воздуха в охлаждаемом объеме и датчика температуры поверхности испарителя. На основании сравнения измеренных значений с заданными уставками устройство формирует управляющие сигналы для трех исполнительных реле. Управление осуществляется в автоматическом режиме без постоянного участия оператора.

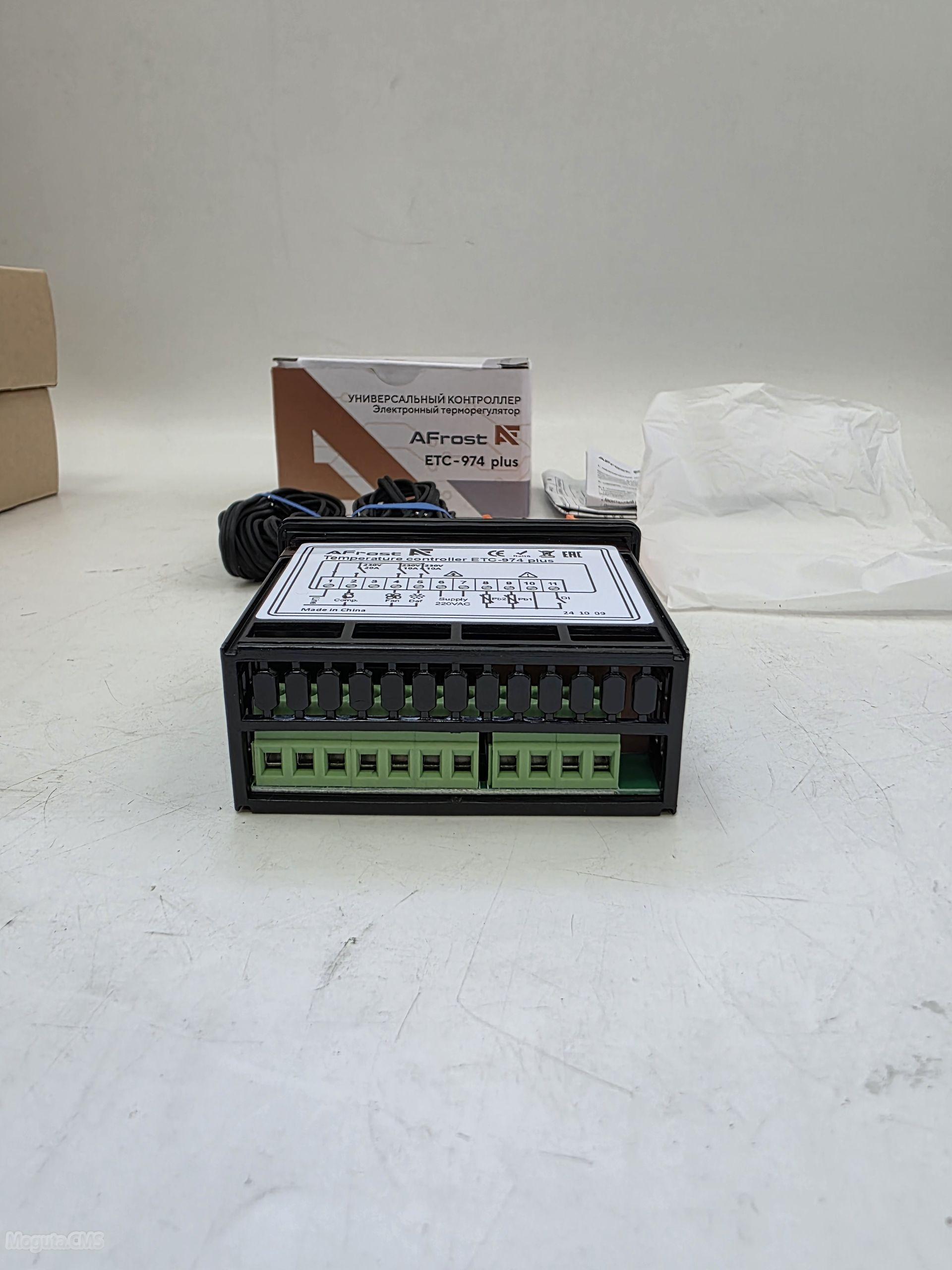

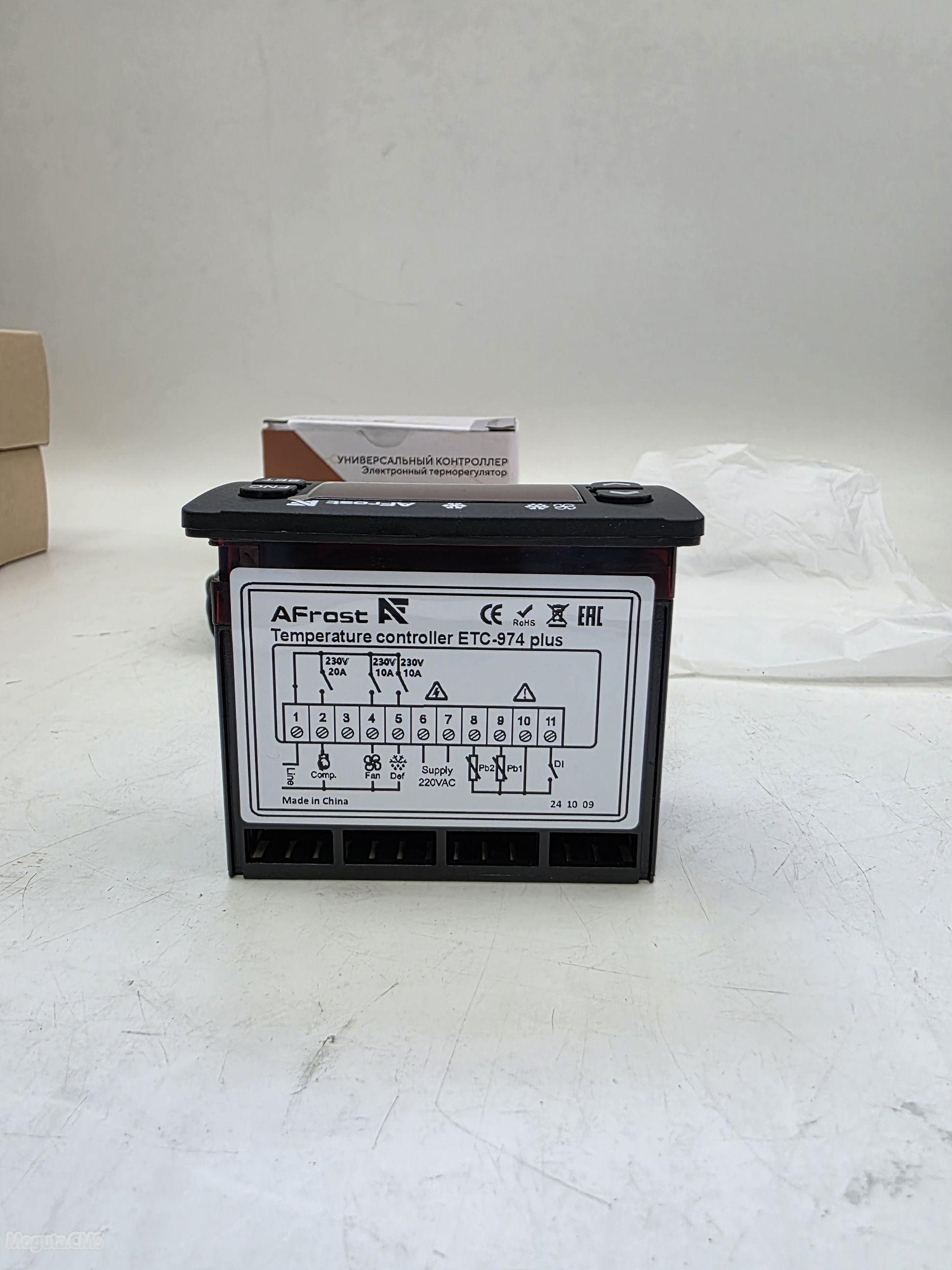

Коммутационные выходы (3 реле) Компрессор — релейный выход (8А, 220В AC) для включения/выключения компрессорного агрегата.
Вентилятор испарителя — управление принудительной циркуляцией воздуха в охлаждаемом объеме.
Электрическая оттайка — релейный выход (8А, 220В AC) для управления ТЭНом оттайки испарителя или подачей горячего пара.

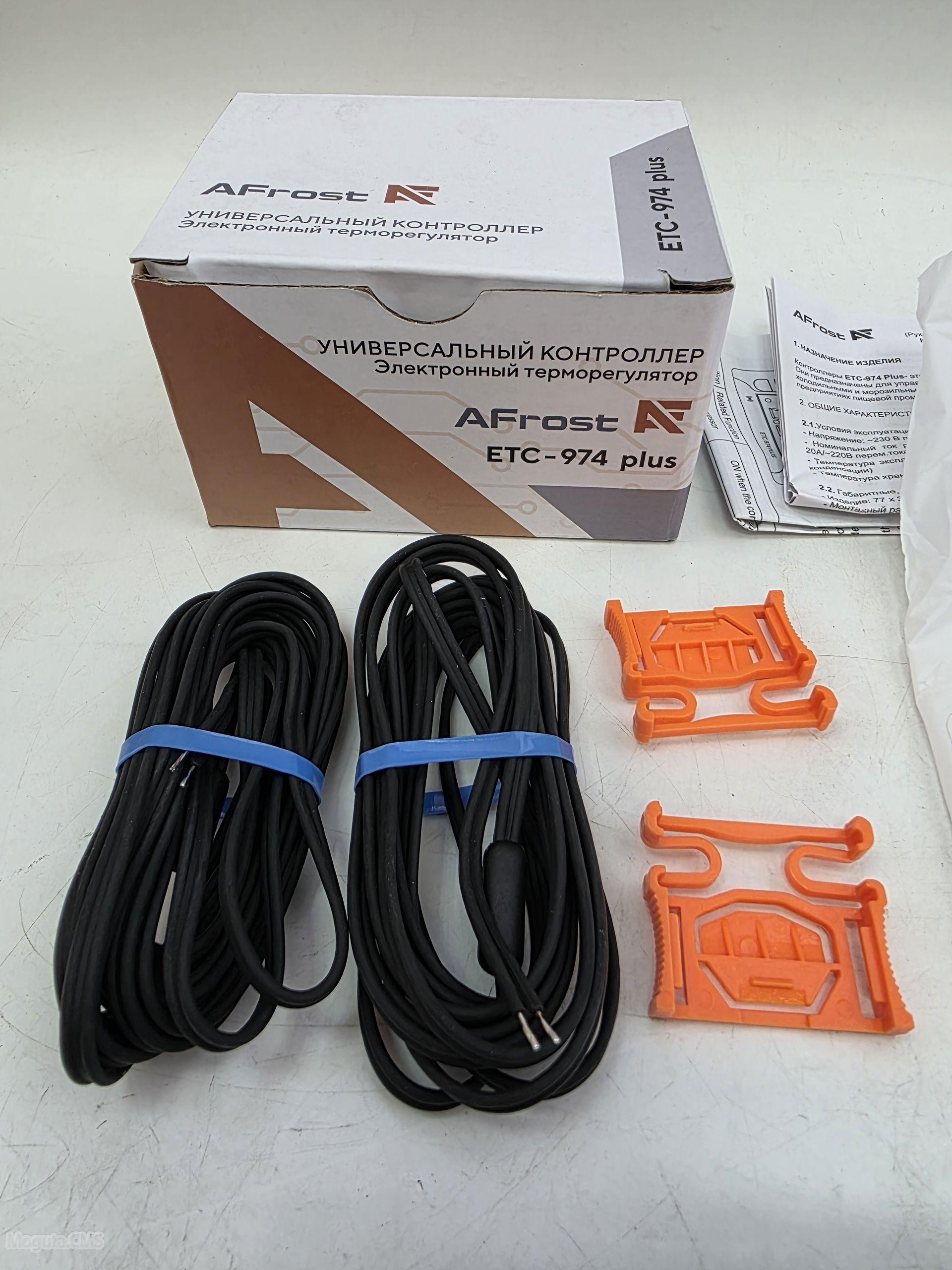

Датчики температуры Датчик 1 (камерный) — измерение температуры воздуха в охлаждаемой среде.
Датчик 2 (испарительный) — контроль температуры испарителя для управления циклом оттайки и предотвращения обледенения.
Поддерживаются датчики типа NTC или PTC — универсальность выбора позволяет использовать прибор с существующей датчиковой инфраструктурой без замены измерительных элементов.
Питание
220В AC ±10%, частота 50/60 Гц. Прямое питание от бытовой электросети исключает необходимость в установке понижающих трансформаторов или блоков питания постоянного тока. Это упрощает монтаж и удешевляет интеграцию контроллера в существующие холодильные установки.
