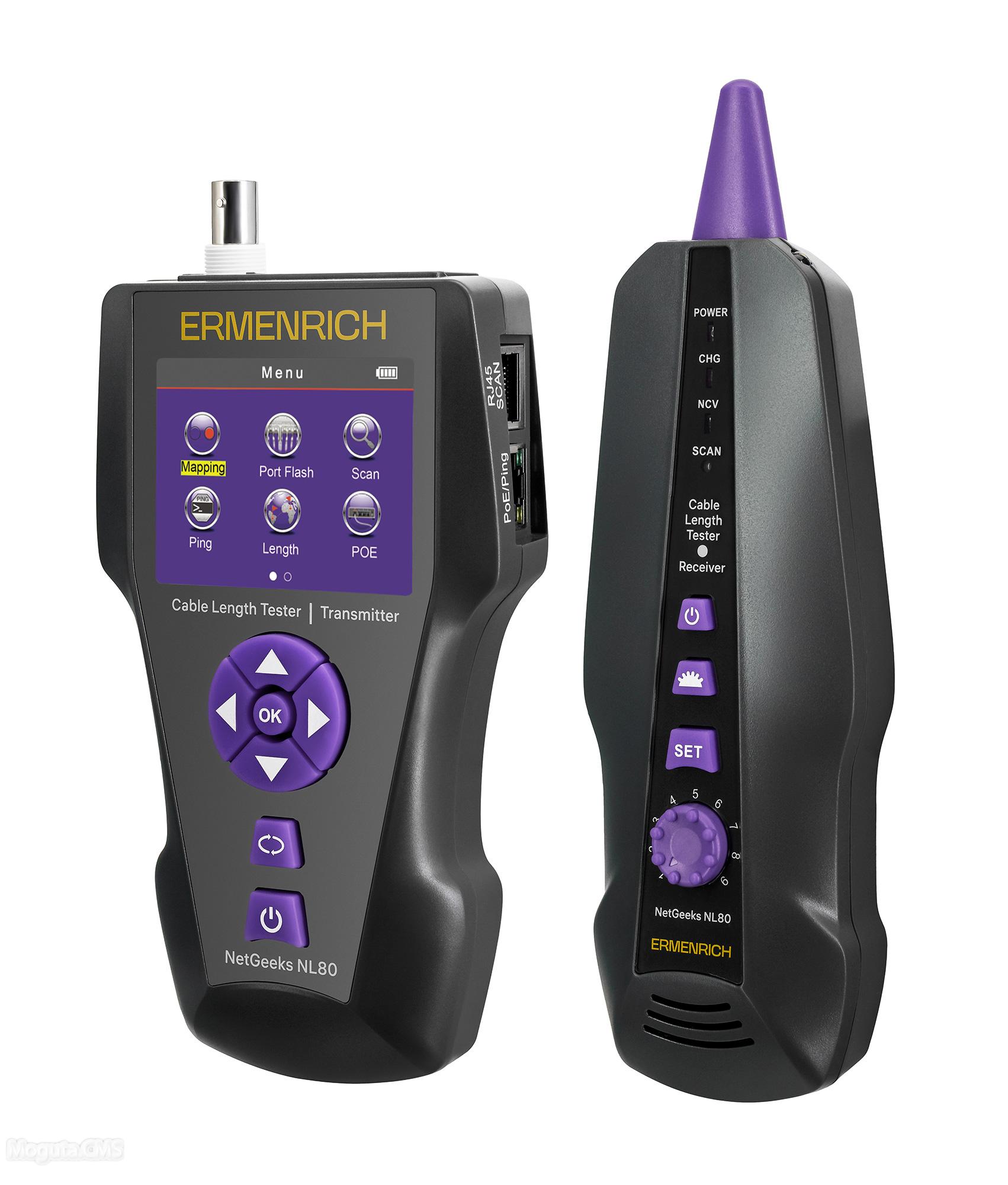

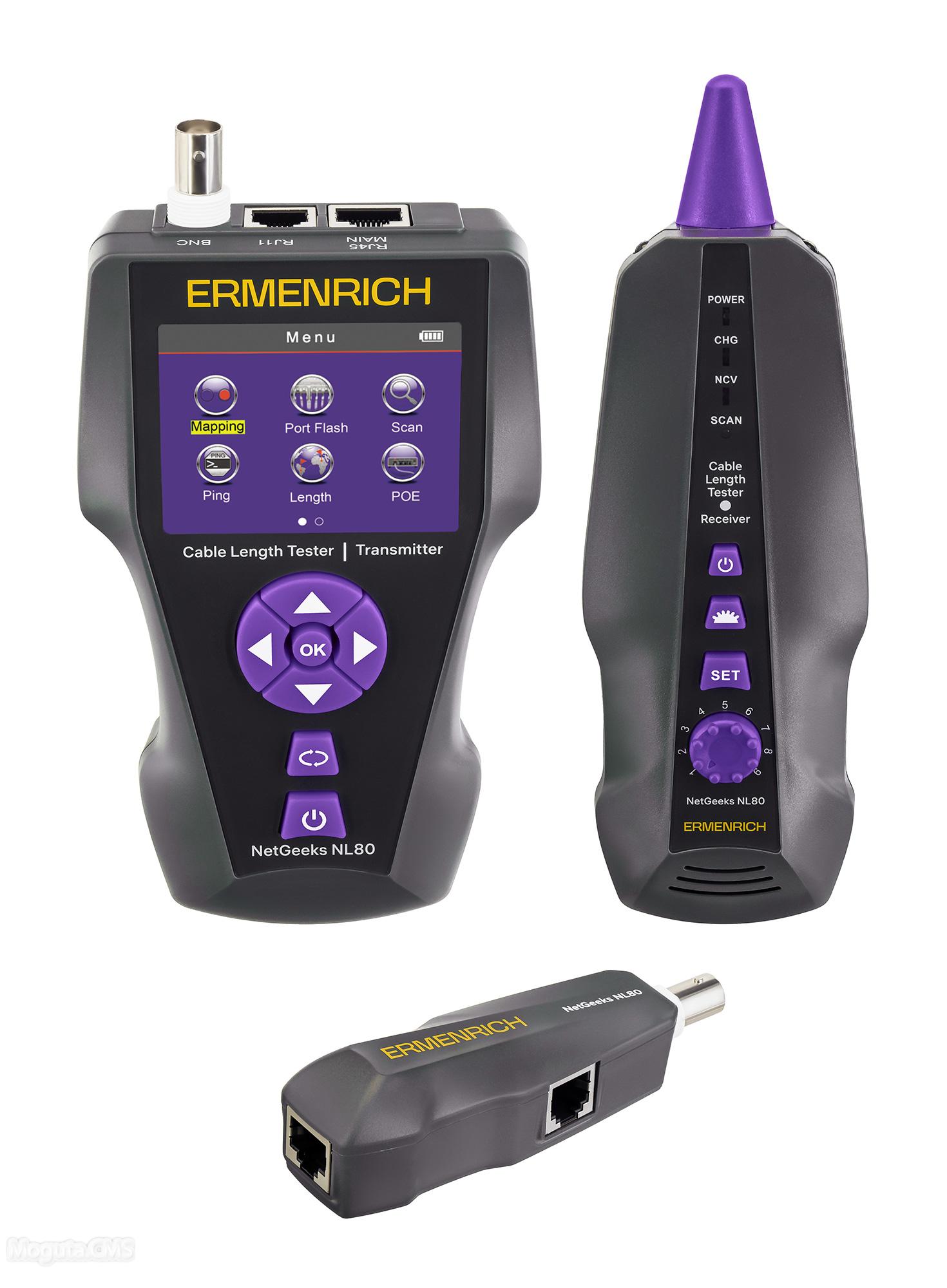

Компактный прибор для измерения длины кабелей до 1 км, а также для диагностики кабельных линий: поиска обрывов, коротких замыканий, перекрещенных, расщепленных и перевернутых пар. Позволяет не только обнаружить место обрыва или короткого замыкания, но и определить на каком расстоянии оно находится. Есть функции поиска и трассировки нужного кабеля в пучке (проблесковая индикация), определения порта, к которому подключен кабель, а также тестирования соединения Ethernet (тест PoE) и скорости передачи данных (PING-тест). Полученные данные отображаются на цветном LCD-дисплее с разрешением 320x240 пикс.

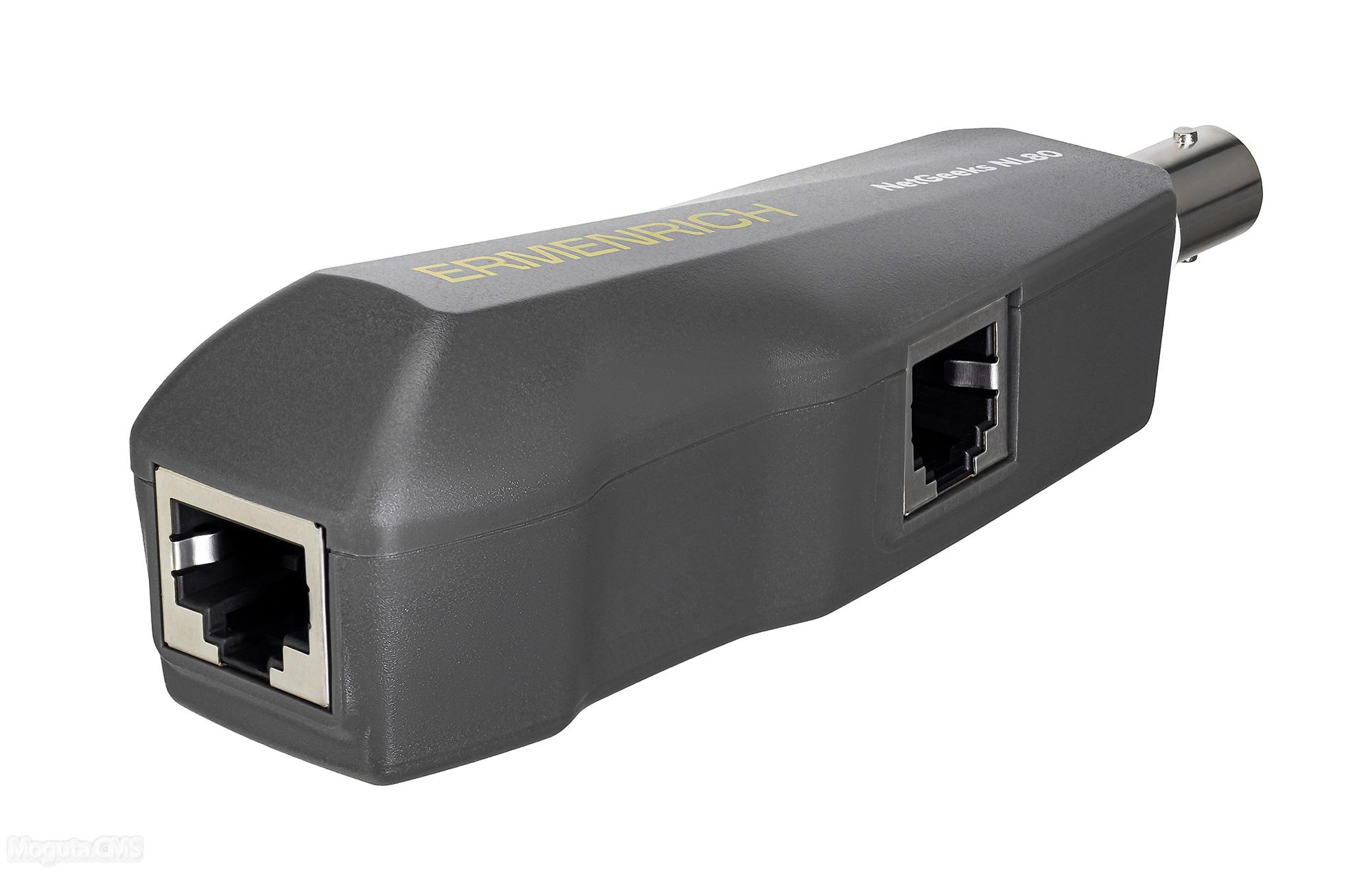

Измеритель работает с сетевыми кабелями категорий 5E/6/6A/7, электрическими, телефонными и прочими, имеющими металлический проводник. Измерения осуществляются по методу импульсной рефлектометрии. Для максимальной точности прибор можно откалибровать. Предусмотрена защита от электромагнитных помех. Устройство питается от литиевой аккумуляторной батареи емкостью 1800 мАч. Передатчик работает без подзарядки до 20 ч, приемник - до 50 ч.
при бездействии измеритель автоматически отключается.
| Параметр | Значение |
|---|---|
| Бренд | Ermenrich (Эрменрих) |
| Гарантия, лет | 5 лет |
| EAN | 5905555026442 |
| Размер упаковки (ДxШxВ), см | 24x8x21 см |
| Вес в упаковке, кг | 0.825 кг |

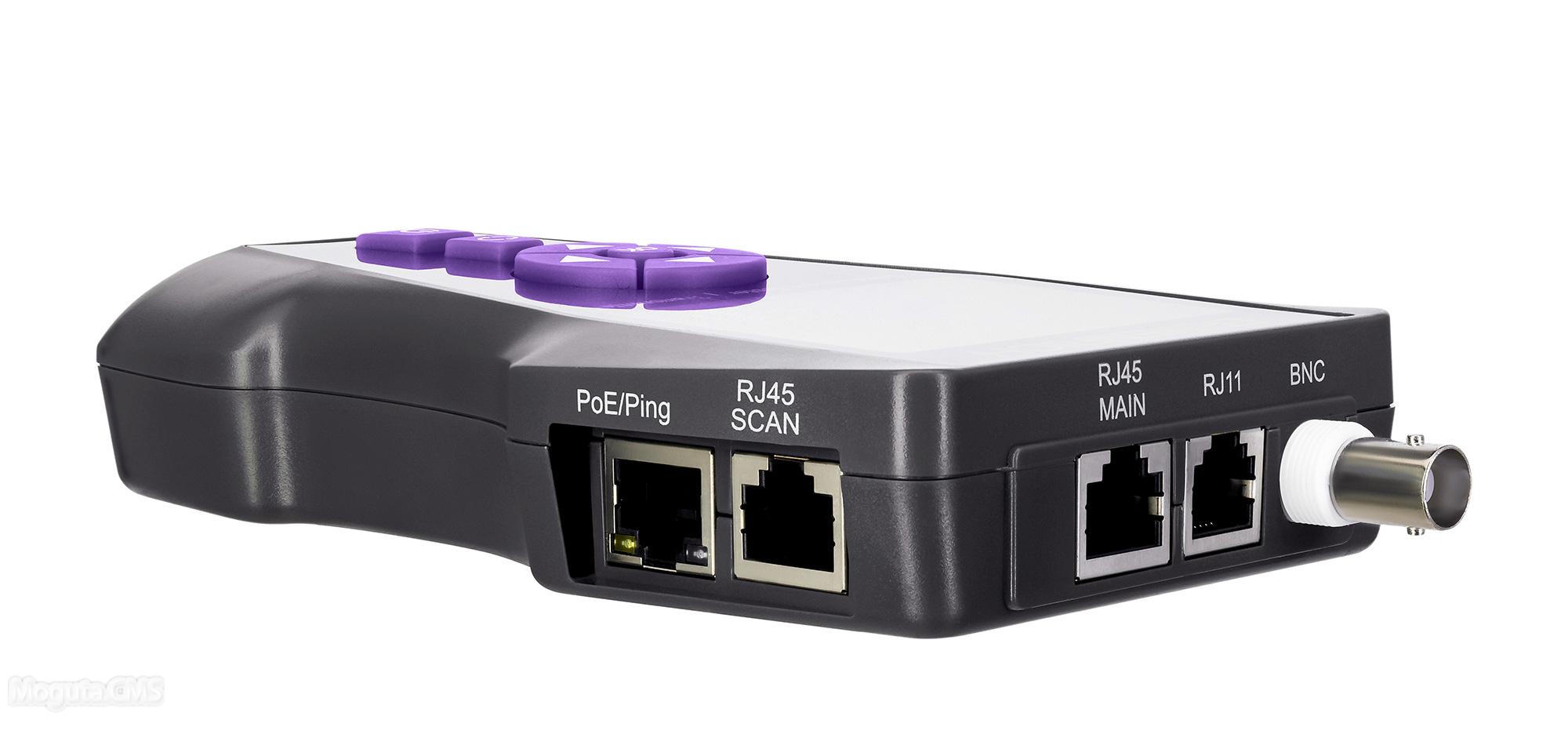

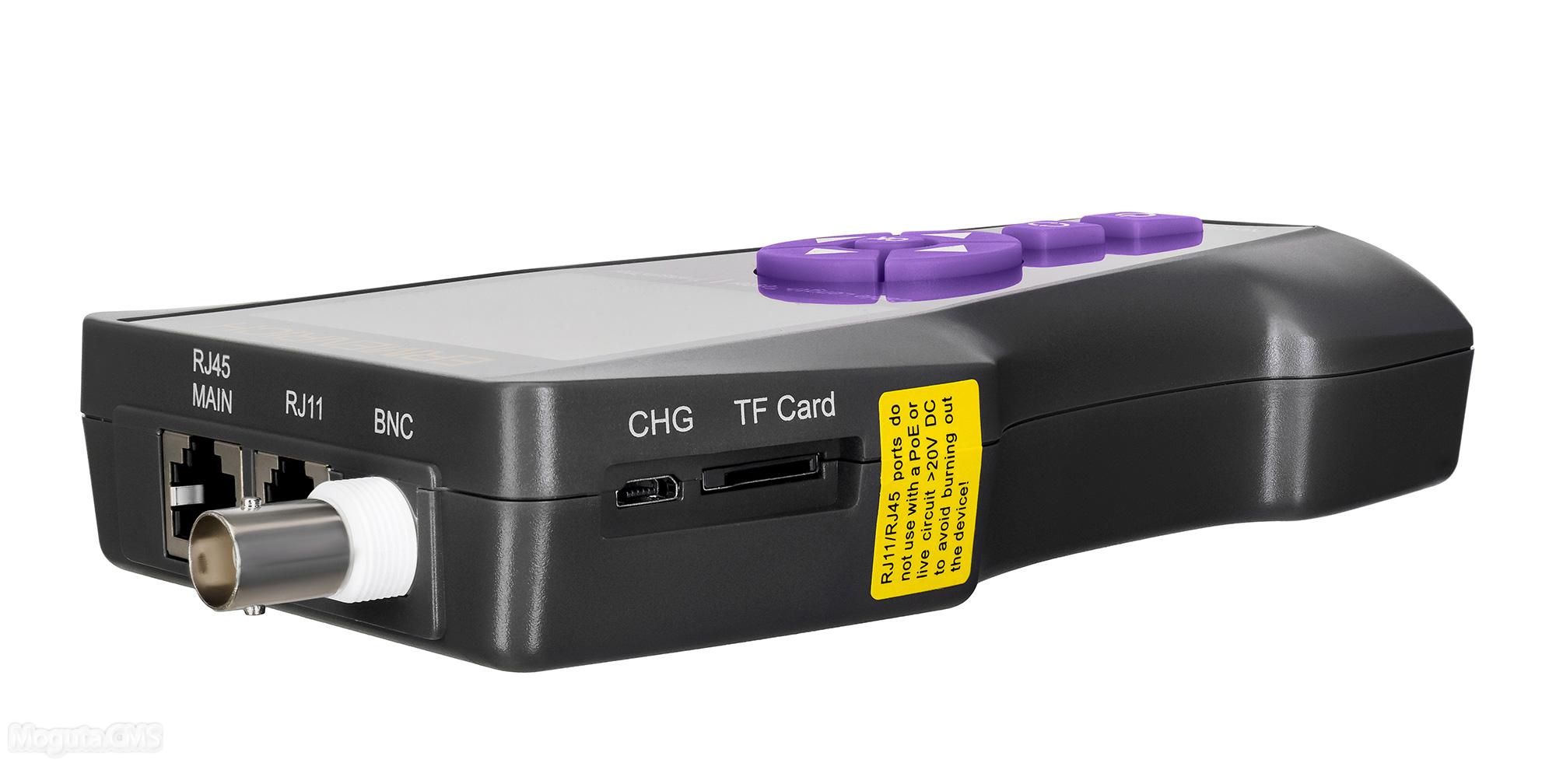

| Порты | BNC, RJ11, RJ45, microUSB |
| Типы обнаруживаемых кабелей | коаксиальный, сетевой STP/UTP категорий 5E/6/6A/7, телефонный, электрический |
| Типы тестируемых кабелей | коаксиальный, сетевой STP/UTP категорий 5E/6/6A/7, телефонный, электрические |
| Измерение длины кабеля | yes |
| Проверка исправности кабеля | yes |
| Проверка исправности кабеля | + (обрыв, короткое замыкание, перекрещенные пары, перевернутые пары, перекрестные помехи) |
| Функция проблесковой индикации (Port Flash) | yes |
| Функция проблесковой индикации (Port Flash) | + |
| Трассировка кабеля | yes |
| Защита от помех | yes |
| Тест PoE | yes |
| PING-тест | yes |
| Метод измерения | импульсная рефлектометрия во временной области (TDR) |
| Единицы измерения | метры/ярды, фут |
| Диапазон измерения, м | 0 — 1000 |
| Погрешность | 3% (±0,5 м) |
| Измерение дистанции до обрыва | yes |
| Измерение дистанции до короткого замыкания | yes |
| Калибровка | + |
| Минимальная длина кабеля для калибровки, м | 20 (рекомендуется кабель 50 м) |
| Погрешность калибровки, % | 2 (±0,5 м) |
| Максимальный рабочий ток, мА | <100 |
| Защита | входное напряжение: 48 В, ток: 5 мА |
| Передача данных | +, до 50 слотов памяти (формат *.txt) |
| Дисплей | LCD, цветной |
| Диагональ дисплея, дюйм | 2.8 |
| Разрешение дисплея, пикс | 320x240 |
| Подсветка дисплея | yes |

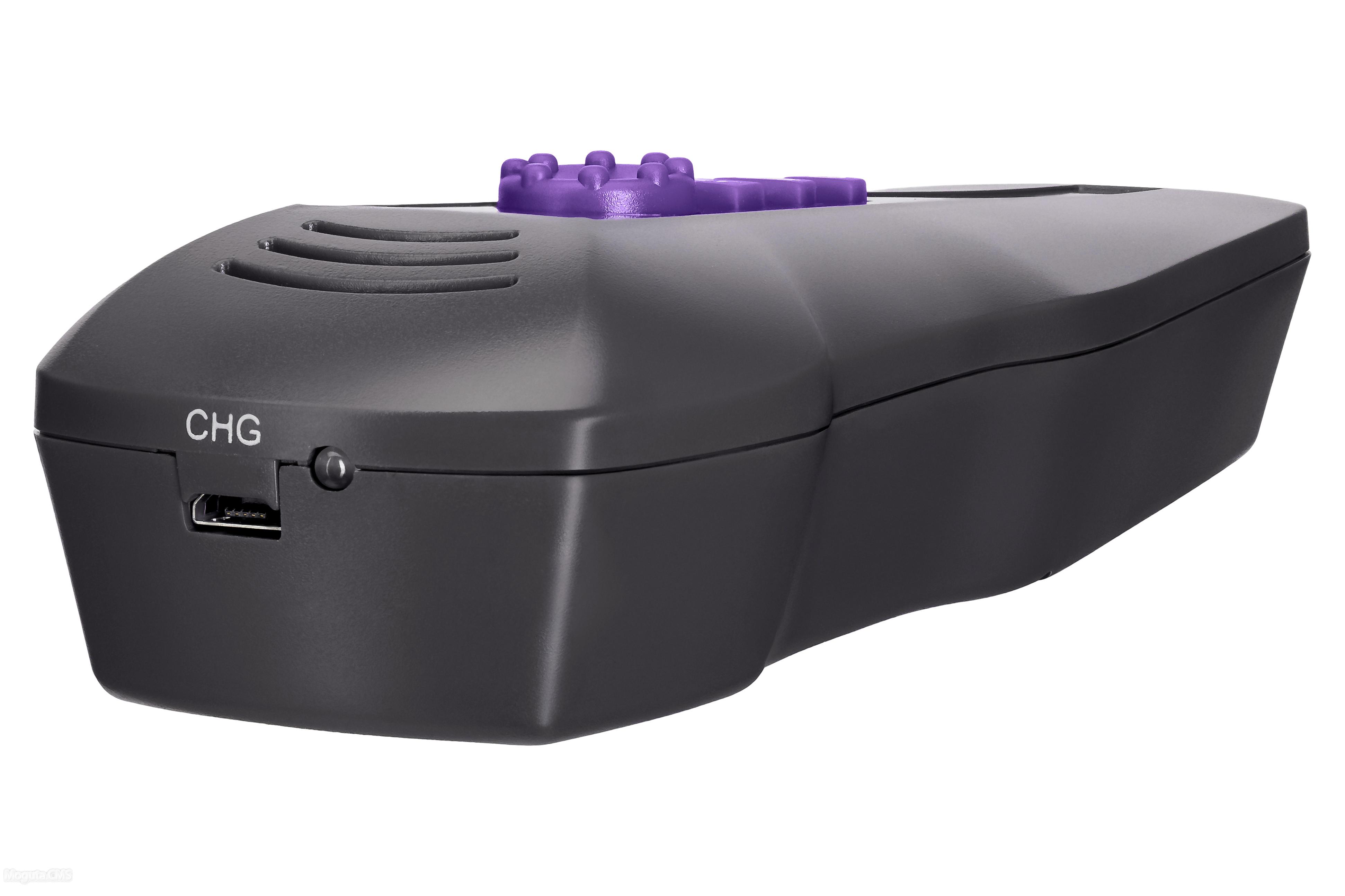

| Источник питания | 3,7 В, 1800 мАч, зарядка через адаптер постоянного тока 5 В, 1 А (не входит в комплект) и кабель microUSB (входит в комплект) |
| Ресурс работы батареи, ч | 50 |
| Индикатор низкого заряда батареи | yes |
| Автоотключение | 120 мин, 15 мин, 30 мин, 60 мин |
| Диапазон рабочих температур, °С | -10... +60 |
| Рабочий диапазон влажности, % | 20...70 |
| Настраиваемая чувствительность | yes |
| Бесконтактное обнаружение напряжения (NCV) | yes |
| Фонарик | yes |
